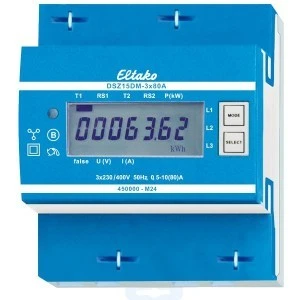

Licznik prądu trójfazowego M-Bus. Prąd maksymalny 3x80A, strata w trybie czuwania tylko 0,5 W na ścieżkę. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 4 jednostki podziału = 70 mm szerokości, 58 mm głębokości. Klasa dokładności B (1%). Z interfejsem M-Bus. Licznik prądu trójfazowego z bezpośrednim pomiarem mierzy energię czynną na podstawie prądów płynących między wejściami i wyjściami. Zużycie własne wynoszące maksymalnie 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć 1, 2 lub 3 przewody zewnętrzne o natężeniu prądu do 80 A. Prąd rozruchowy wynosi 4OmA. Musi być dostępne złącze N. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy jest sygnalizowany diodą LED migającą 1000 razy na kWh. Standardowo może być również używany jako licznik 2-taryfowy: po podłączeniu napięcia 230 V do zacisków E1/E2 następuje przełączenie na drugą taryfę. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomocą których można przeglądać menu zgodnie z instrukcją obsługi. Najpierw włącza się podświetlenie. Następnie można wyświetlić całkowitą energię czynną dla każdej taryfy, energię czynną z pamięci resetowalnej RS1 lub RS2 oraz chwilowe wartości mocy, napięcia i prądu dla każdego przewodu zewnętrznego. Komunikat o błędzie (false): W przypadku braku przewodu zewnętrznego lub nieprawidłowego kierunku prądu na wyświetlaczu pojawia się komunikat false i odpowiedni przewód zewnętrzny. Transmisja danych M-Bus: Podczas odczytu wszystkie wartości są przesyłane w jednym telegramie. Obsługiwane są następujące telegramy: - Inicjalizacja: SND_NKE, odpowiedź: ACK. - Odczyt licznika: REQ_UD2, odpowiedź: RSP_UD. - Zmiana adresu pierwotnego: SND_UD, odpowiedź: ACK. - Reset RS1: SND_UD, odpowiedź: ACK. - Wybór urządzenia podrzędnego dla adresu drugorzędnego, odpowiedź: ACK. - Urządzenie nie odpowiada na nieznane zapytania. - Szybkość transmisji jest rozpoznawana automatycznie. Urządzenie posiada monitorowanie napięcia. W przypadku utraty napięcia wszystkie rejestry są zapisywane w pamięci EEPROM. Zmiana adresu głównego M-Bus: Aby zmienić adres główny M-Bus, należy przytrzymać przycisk SELECT przez 3 sekundy. W następnym menu przycisk MODE zwiększa adres o 10, a przycisk SELECT o 1. Po ustawieniu żądanego adresu głównego należy poczekać, aż ponownie pojawi się menu główne. Adres pomocniczy: Za pomocą adresu pomocniczego można komunikować się z licznikiem energii zgodnie z normą EN13757. Możliwe jest stosowanie symboli wieloznacznych. Szczegółowe informacje można znaleźć w instrukcjach obsługi na stronie
