Licznik prądu przemiennego M‑Bus z przetwornikiem z wyświetlaczem, kalibrowany MID ‑ DSZ15WDM‑3x5A MID

Aparatura elektryczna

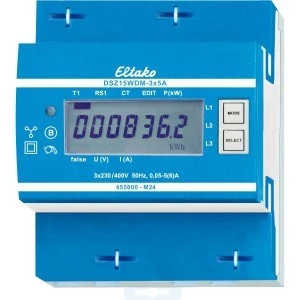

Licznik z przetwornikiem o regulowanym współczynniku przekształcenia i MID. Maksymalny prąd 3x5 A, strata w trybie czuwania tylko 0,5 W na ścieżkę. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35 w szafach instalacyjnych o stopniu ochrony IP51. 4 jednostki podziału = 70 mm szerokości, 58 mm głębokości. Klasa dokładności B (1%). Z interfejsem M-Bus. Ten licznik prądu trójfazowego mierzy energię czynną na podstawie prądów płynących przez przekładniki. Zużycie własne wynoszące maksymalnie 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć 1, 2 lub 3 przekładniki o prądach wtórnych do 5 A. Prąd rozruchowy wynosi 10 mA. Musi być dostępne złącze N. Zużycie jest zapisywane w pamięci nieulotnej i po awarii zasilania natychmiast ponownie wyświetlane. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy jest sygnalizowany przez diodę LED migającą 10 razy na każdy kWh. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomocą których można przeglądać menu. Najpierw włącza się podświetlenie . Następnie można wyświetlić całkowitą energię czynną, energię czynną pamięci resetowalnej oraz chwilowe wartości mocy, napięcia i prądu na każdym przewodzie zewnętrznym. Ponadto można ustawić współczynnik przekładni. Fabrycznie jest on ustawiony na 5:5 i zablo- kowany mostkiem na zaciskach oznaczonych jako „JUMPER”.Współczynnik przekładni dosto- sowuje się do zainstalowanego przekładnika poprzez usunięcie mostka i ponowne ustawienie zgodnie z instrukcją obsługi . Następnie blokuje się go ponownie mostkiem. Można ustawić następujące przełożenia transformatora: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 i 1500:5. Komunikat o błędzie (false) W przypadku braku przewodu zewnętrznego lub nieprawidłowego kierunku prądu wyświetla się komunikat ‚false‘ i odpowiedni przewód zewnętrzny. Transmisja danych M-Bus ■ Podczas odczytu wszystkie wartości są przesyłane w jednym telegramie. ■ Obsługiwane są następujące telegramy: - Inicjalizacja: SND_NKE Odpowiedź: ACK - Odczyt licznika: REQ_UD2 Odpowiedź: RSP_UD - Zmiana adresu pierwotnego: SND_UD Odpowiedź: ACK - Reset RS1: SND_UD Odpowiedź: ACK - Wybór urządzenia podrzędnego dla adresu drugorzędnego Odpowiedź: ACK ■ Urządzenie nie odpowiada na nieznane zapytania ■ Szybkość transmisji jest rozpoznawana automatycznie ■ Urządzenie posiada monitorowanie napięcia. W przypadku utraty napięcia wszystkie rejestry są zapisywane w pamięci EEPROM. Zmiana adresu pierwotnego M-Bus: Aby zmienić adres główny M-Bus, należy przytrzymać przycisk SELECT przez 3 sekundy. W poniższym menu przycisk MODE zwiększa adres o 10, a przycisk SELECT o 1. Po ustawieniu żądanego adresu głównego należy poczekać, aż ponownie pojawi się menu główne. Adres wtórny: ■ Za pomocą adresu dodatkowego można komunikować się z licznikiem energii zgodnie z normą EN13757. ■ Możliwe jest stosowanie symboli wieloznacznych. Szczegółowe informacje można znaleźć w instrukcjach obsługi na stronie Uwaga! Przed rozpoczęciem prac przy przekładnikach prądu należy odłączyć ścieżki napięciowe licznika.
