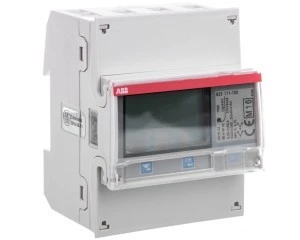

Licznik energii elektrycznej 3-fazowy 65A 380-415V 60Hz B23 111-100 2CMA100163R1000
Trójfazowy licznik energii czynnej B23 111-100 przeznaczony do bezpośredniego pomiaru w sieciach 3x380–415 V, obsługujący prąd do 65 A i częstotliwość znamionową 60 Hz. Urządzenie montuje się na szynie DIN i służy do monitorowania zużycia energii w instalacjach przemysłowych i komercyjnych.
Cechy techniczne
- Tryb pomiaru: pomiar bezpośredni (połączenie bezpośrednie), brak potrzeby stosowania przekładników prądowych.
- Zakres napięcia: 3 × 380–415 V (napięcie faza–neutral 230 V nominalnie).
- Prąd znamionowy: do 65 A (bezpośredni pomiar).
- Częstotliwość znamionowa: 60 Hz.
- Rodzaj energii: pomiar energii czynnej (active energy).
- Wyjścia i interfejsy: wyjście impulsowe oraz port podczerwieni (IR) do odczytu i integracji z systemami pomiarowymi.
- Montaż i konstrukcja: wersja modułowa, montaż na szynie DIN; obudowa z tworzywa sztucznego, stopień ochrony IP20.
- Masa: około 0,39 kg (waga brutto podana w dokumentacji produktu).
- Uwagi instalacyjne: instalację i prace przy urządzeniu należy wykonywać zgodnie z instrukcją producenta, przy odłączonym zasilaniu i zachowaniu procedur bezpieczeństwa dotyczących instalacji wysokiego napięcia.
Zastosowanie produktu
- Monitoring zużycia energii w obiektach komercyjnych i przemysłowych: rozliczenia wewnętrzne i analiza zużycia.
- Integracja z systemami EMS/SCADA i rejestratorami poprzez wyjście impulsowe oraz odczyt przez port IR.
- Instalacje trójfazowe w rozdzielnicach montowanych na szynach DIN, gdzie wymagany jest bezpośredni pomiar przy prądach do 65 A.
- Stosowanie w aplikacjach kontroli kosztów energii w zakładach produkcyjnych, budynkach administracyjnych oraz budynkach użyteczności publicznej.
