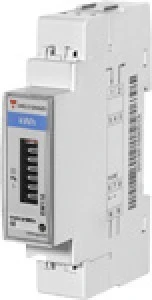

Licznik energii 1-fazowy mechaniczny wyjście impulsowe EM110DINAV81XO1X
EM110DINAV81XO1X to jednofazowy, dwuprzewodowy licznik energii czynnej z elektromechanicznym wyświetlaczem i wyjściem impulsowym, przeznaczony do bezpośredniego pomiaru energii w instalacjach do 45 A. Urządzenie montuje się na szynie DIN i stosuje do rozliczeń, podliczników oraz monitoringu zużycia energii.
Cechy techniczne
- Typ: jednofazowy licznik energii czynnej, dwuprzewodowy (połączenie bezpośrednie).
- Zakres prądowy: pomiar do 45 A (bez użycia przekładnika prądowego).
- Napięcie znamionowe: 230 V (L–N) AC; dopuszczalna opcja 120 V (L–N) AC przy odpowiednich warunkach pomiarowych.
- Częstotliwość znamionowa: 50 Hz (zakres pracy 45–65 Hz).
- Dokładność: klasa 1 według EN 62053-21 oraz klasa B według EN 50470-3.
- Wyjście impulsowe proporcjonalne do zmierzonej energii, przystosowane do rejestratorów i systemów sterowania.
- Zasilanie samodzielne (nie wymaga dodatkowego zasilacza pomocniczego).
- Montaż: moduł na szynę DIN, wymiary 17,5 × 63 × 90 mm, masa około 75 g.
- Stopień ochrony obudowy: IP51.
- Liczba taryf: jednotaryfowy.
- Możliwość użycia w metrologii prawnej w wersji zgodnej z dyrektywą MID (wersja certyfikowana).
Zastosowanie produktu
- Rozliczenia i podliczniki energii w budynkach mieszkalnych, małych biurach i punktach usługowych.
- Monitorowanie zużycia energii w instalacjach jednofazowych do 45 A oraz zliczanie impulsów dla systemów pomiarowych.
- Integracja z systemami automatyki, rejestracją danych i licznikami nadrzędnymi poprzez wejścia impulsowe PLC/BMS.
- Zastosowania wymagające montażu na szynie DIN, gdzie istotne są kompaktowe wymiary i mechaniczny wyświetlacz.
- Rozliczenia handlowe i kontrola zużycia w instalacjach, gdy wymagana jest wersja dopuszczona do metrologii prawnej (MID).
