Lampka modułowa 1‑fazowa niebieska LK‑712B‑5‑10V

  • Indeks producenta:LK-712B-5-10V
  • Indeks TIM:0004-00010-11681
Cena:

automatyka domowa i przemysłowa

LK-712B-5-10V

Lampka sygnalizacyjna LK-712B 5÷10 V AC/DC

Lampka sygnalizacyjna LED 5÷10 V AC/DC na szynę DIN

Lampka sygnalizacyjna LK-712B 5÷10 V AC/DC

Dlaczego warto wybrać LK-712B-5-10V?

Zasilanie 5÷10 V AC/DC

Jedna niebieska dioda LED

Sygnalizacja obecności napięcia

Montaż na szynie TH-35

Szerokość jednego modułu 18 mm

Zaciski śrubowe 2,5 mm²

Pobór mocy 0,8 W

Temperatura pracy -25÷50°C

Stopień ochrony IP20

Niebieska dioda LED informuje o obecności napięcia w kontrolowanym obwodzie, co przyspiesza ocenę stanu instalacji. Rozwiązanie jest szczególnie przydatne w rozdzielnicach i szafach sterowniczych, gdzie liczy się szybka, jednoznaczna informacja wizualna dla obsługi technicznej.

Zakres 5÷10 V AC/DC umożliwia zastosowanie lampki w obwodach prądu przemiennego i stałego. Dzięki temu jeden wariant urządzenia może być wykorzystany w różnych niskonapięciowych aplikacjach sygnalizacyjnych, zarówno w instalacjach budynkowych, jak i w prostych układach automatyki.

Obudowa o szerokości 1 modułu 18 mm jest przystosowana do montażu na szynie TH-35, co ułatwia zabudowę w standardowej rozdzielnicy. Kompaktowa konstrukcja pozwala oszczędzać miejsce i porządkować układ elementów sygnalizacyjnych obok pozostałej aparatury modułowej.
Lampka sygnalizacyjna LK-712B 5÷10 V AC/DC Lampka sygnalizacyjna LK-712B 5÷10 V AC/DC Lampka sygnalizacyjna LK-712B 5÷10 V AC/DC
Prosta diagnostyka

Prosta diagnostyka

Szybko Pokazuje obecność napięcia w obwodzie.

Niska energochłonność

Niska energochłonność

Pobór mocy wynosi tylko 0,8 W.

Standardowa zabudowa

Standardowa zabudowa

Pasuje do rozdzielnic z szyną TH-35.

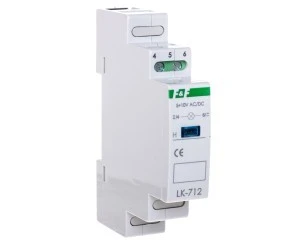

LK-712B-5-10V – wizualizacja urządzenia

Lampka sygnalizacyjna LK-712B 5÷10 V AC/DC

Poznaj inne zalety LK-712B-5-10V

Widoczna z zewnątrz obudowa ma format 1 modułu, co pozwala estetycznie umieścić urządzenie w rzędzie aparatury rozdzielczej.

Na froncie znajduje się niebieski element sygnalizacyjny LED, przeznaczony do wizualnego wskazywania obecności napięcia w obwodzie.

Urządzenie posiada widoczne zaciski śrubowe do podłączenia przewodów, przystosowane do przekroju 2,5 mm².

Konstrukcja obudowy jest przystosowana do osadzenia na standardowej szynie montażowej TH-35 w rozdzielnicy lub szafie elektrycznej.

Na obudowie znajdują się oznaczenia zacisków, które ułatwiają poprawne podłączenie lampki równolegle do kontrolowanego obwodu.

Materiały dodatkowe

Lampki sygnalizacyjne na szynę LK-713K, LK-BZ-3K

NOWOŚĆ F&F 2025 // Lampka sygnalizacyjna (kontrolna) LK-703

Moduły przekaźnikowe (przekaźniki interfejsowe) - przegląd oferty F&F

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Maksymalna moc źródła światła
0,8 W
Napięcie znamionowe
10 V
Głębokość wbudowania
65 mm
Kolor klosza
Niebieski
Źródło światła
LED
Trzonek źródła światła
Inne
Rodzaj napięcia
AC/DC
Stopień ochrony (IP)
IP20
Szerokość wyrażona liczbą modułów
1

Poznaj nasze inne rozwiązania!

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F

Dane techniczne

CN
8531202090
Rodzaj napięcia
DC
Liczba sygnalizatorów świetlnych
1
Znamionowe napięcie robocze Ue [V] do
10
Stopień ochrony (IP)
IP20
Z pierścieniem czołowym
Nie
Rodzaj trzonka
Inne
PKWiU
27.90.20.0
Kolor soczewek
Niebieski
Znamionowe napięcie robocze Ue [V] od
5
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Zawiera źródło światła
Tak
Kształt soczewki
Prostokątny
Rodzaj soczewki
Płaski

Dane logistyczne

Kod kreskowy
5908312591283
Szerokość opakowania [mm]
65
Waga z opakowaniem [kg]
0.1
Wysokość opakowania [mm]
18
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent

F&F FILIPOWSKI SPÓŁKA KOMANDYTOWA
ul. Konstantynowska 79/81, 95-200 Pabianice
biuro@fif.com.pl
https://www.fif.com.pl/pl/
