Czujniki otwarcia okna/drzwi

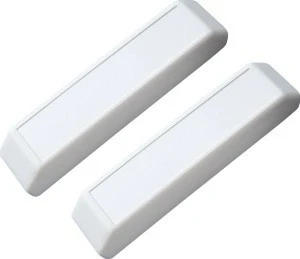

FK to przewodowy kontakt okienny z kontaktronem i magnesem, z jednym zestykiem rozwiernym. Dostępny osobno jako akcesorium do przekaźnika separującego ETR61NP-230V. Razem tworzą układ, który zasila okap kuchenny tylko przy otwartym oknie.
Najważniejsze cechy
- kontaktron z 1 zestykiem rozwiernym
- zestyk otwiera się, gdy magnes zbliży się na mniej niż 25 mm
- magnes w kierunku wzdłużnym może być dowolnie obrócony względem kontaktronu
- montaż przez przyklejenie, w razie potrzeby dodatkowo przykręcenie
Dane techniczne
| Zestyk | 1 rozwierny |
|---|
| Moc łączeniowa | 5 W / VA |
|---|
| Napięcie łączeniowe | maks. 175 V UC |
|---|
| Próg zadziałania | zbliżenie magnesu poniżej 25 mm |
|---|
| Wymiary kontaktronu i magnesu | po 54 × 12 × 10 mm |
|---|
Zastosowanie
Kontrola otwarcia okna w kuchni: kontakt podłączony do zacisków T1 i T2 przekaźnika ETR61NP-230V pozwala zasilić okap tylko wtedy, gdy okno jest otwarte.
Pytania z montażu
Jak przygotować obudowę do przewodu?
Na wąskim boku obudowy wyłamuje się wkładki, podłącza kontaktron i wycina w obudowie otwór na przewód.
W jakiej odległości montuje się magnes?
Obie obudowy przykleja się równolegle w odległości maksymalnie 15 mm.
