Klawisze

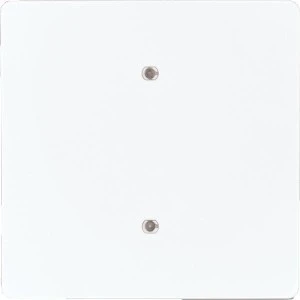

W-B4T55E-wg to gładki klawisz pojedynczy w czystej bieli błyszczącej do przewodowego przycisku magistralowego B4T55E. Pasuje do osprzętu E-Design55 w tym samym kolorze, a nałożony na przycisk tworzy punkt sterowania z dwoma sygnałami.
Najważniejsze cechy
- czysta biel błyszcząca, kolor zbliżony do RAL 9016
- klawisz pojedynczy – sygnał u góry i u dołu
- bez nadruku i grawerowania
- wersji grawerowanej laserowo tego klawisza nie ma w ofercie
Dane techniczne
| Typ klawisza | pojedynczy, niegrawerowany |
|---|
| Do przycisku | B4T55E, magistrala 2-żyłowa z bramką FTS14TG |
|---|
| Liczba sygnałów | 2 |
|---|
| Wymiar pola | 55 × 55 mm |
|---|
| Linia osprzętu | E-Design55, ramka 80 × 80 mm |
|---|
| Kolor | czysta biel błyszcząca, zbliżona do RAL 9016 |
|---|
Zastosowanie
Przycisk magistralowy łączy się z bramką FTS14TG przewodem 2-żyłowym, którym płynie jednocześnie zasilanie 29 V DC i transmisja danych. Biały, błyszczący klawisz stosuje się w jasnych wnętrzach, w których gniazda, łączniki i przyciski E-Design55 mają kolor zbliżony do RAL 9016.
Pytania z montażu
Jak podłącza się przycisk, na który zakłada się ten klawisz?
Z tyłu przycisku B4T55E wychodzi 20-centymetrowy przewód czerwono-czarny: czerwoną żyłę podłącza się do zacisku BP, czarną do BN bramki FTS14TG.
Czy ten klawisz jest w opakowaniach po 10 sztuk?
Nie. Do przycisków magistralowych klawisze sprzedawane są pojedynczo.
