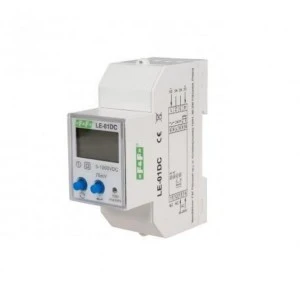

Jednofazowy licznik prądu stałego na szynę TH LE‑01DC

Licznik energii prądu stałego LE-01DC

Opis produktu

LE-01DC jest elektronicznym licznikiem przeznaczonym do pomiaru zużycia energii elektrycznej w obwodach prądu stałego.

Przeznaczenie
Licznik umożliwia 2-kierunkowy pomiar zużycia energii oraz monitorowanie bieżących parametrów zasilania: mocy, napięcia i prądu. Wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym umożliwia pomiar zużycia energii z podziałem na ustawione przez użytkownika cztery strefy taryfowe, ustawiane w cyklu dziennym. W pamięci licznika przechowywany jest również stan licznika energii z ostatnich trzydziestu dni oraz dwunastu ostatnich miesięcy. Wskaźnik miesięczny rejestruje zarówno całkowite zużycie energii, jak i rozkład zużycia pomiędzy poszczególnymi taryfami. LE-01DC posiada wbudowany przekaźnik oraz programowany próg przeciążenia. Przekroczenie zadanego obciążenia przez zadany czas spowoduje przełączenie przekaźnika. Licznik wyposażony jest również w interfejs komunikacyjny RS485. RS485 obsługuje protokół Modbus RTU, zapewnia zdalny odczyt i konfigurację urządzenia. Przyciski na elewacji licznika umożliwiają wybór wyświetlanego parametru oraz zmianę ustawień licznika. Podświetlany wyświetlacz LCD ułatwia odczyt mierzonych wartości.

Działanie
Pod wpływem przepływającego prądu przez zewnętrzny bocznik pomiarowy i przyłożonego napięcia licznik dokonuje precyzyjnego pomiaru zużycia energii oraz dodatkowych parametrów elektrycznych (moc, napięcie, prąd). Licznik rejestruje w pamięci nieulotnej całkowite zużycie energii z podziałem na zaprogramowane strefy taryfowe. Pozostałe parametry wskazywane przez licznik mają charakter tymczasowy i pokazują bieżące wartości mierzonych parametrów, które nie są zapisywane do pamięci nieulotnej.
