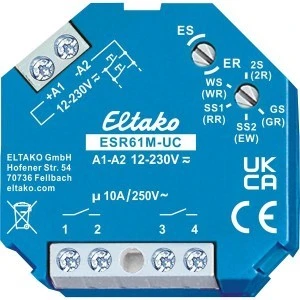

Elektroniczny wielofunkcyjny przełącznik impulsowy ze zintegrowaną funkcją przekaźnika, 1 + 1 zestyki zwierne 10A ‑ ESR61M‑UC

Aparatura modułowa

1+1 styki NO bezpotencjałowe 10A/250V AC. 230V lampy LED do 200W, żarówki do 2000W. Brak strat w trybie gotowości. Do instalacji. Długość 45 mm, szerokość 45 mm, głębokość 32 mm. Najnowocześniejsza technologia hybrydowa łączy zalety niezużywającego się sterowania elektronicznego z wysoką wydajnością specjalnych przekaźników. Uniwersalne napięcie sterowania od 12 do 230 V UC. Nie wymaga stałego zasilania, dzięki czemu nie powoduje strat w trybie gotowości. Dzięki zastosowaniu przekaźników bistabilnych unika się strat mocy cewki i nagrzewania nawet w trybie włączenia. Przełączony odbiornik nie może być podłączony do sieci przed zakończeniem krótkiej automatycznej synchronizacji po instalacji. Funkcje drugiego przełącznika obrotowego są wstępnie wybierane za pomocą przełącznika obrotowego ES/ER. Ustawienie ER powoduje wybranie funkcji podanej w nawiasach. Do wyboru jest 10 różnych funkcji. 2S = Przełącznik impulsowy z 2 stykami NO. (2R) = Przekaźnik z 2 zestykami zwiernymi. WS = Przełącznik impulsowy z 1 stykiem zwiernym i 1 stykiem rozwiernym. (WR) = Przekaźnik z 1 zestykiem zwiernym i 1 zestykiem rozwiernym. SS1 = Impulsowy przełącznik wieloobwodowy 1+1 zestyków zwiernych dla sekwencji przełączania 0 - zestyk 1 (1-2) - zestyk 2 (3-4) - zestyki 1+2. (RR) = Przekaźnik przełączający (przekaźnik prądu zamkniętego) z 2 zestykami rozwiernymi. SS2 = Impulsowy przełącznik wieloobwodowy 1+1 zestyków zwiernych dla sekwencji przełączania 0 - zestyk 1 - zestyki 1+2 - zestyk 2. (EW) = Przekaźnik impulsowy dla przelotowego zestyku zwiernego z 1 zestykiem zwiernym i 1 zestykiem rozwiernym, czas przełączania 1 sek. GS = Impulsowy przełącznik grupowy 1+1 zestyków zwiernych dla sekwencji przełączania 0 - zestyk 1 - 0 - zestyk 2. (GR) = Przekaźnik grupowy 1+1 zestyków zwiernych (przekaźnik z naprzemiennie zamykanymi zestykami). Przekaźnik ten nie nadaje się do zasilania zwrotnego sygnałem napięcia przełączania ściemniacza. Do tego celu należy używać wyłącznie przekaźników ESR12DDX-UC, ESR12NP-230V+UC lub ESR61NP-230V+UC. Układ elektroniczny nie posiada wewnętrznego źródła zasilania i dlatego nie zużywa energii w żadnym położeniu styku. Prąd sterujący płynie tylko podczas krótkiego impulsu sterującego trwającego 0,2 sekundy. Aktywuje to mikrokontroler, odczytuje ostatni stan przełączania z pamięci beznapięciowej, odpowiednio przełącza przekaźnik bistabilny w stan przeciwny i ponownie zapisuje nowy stan przełączania w pamięci.
