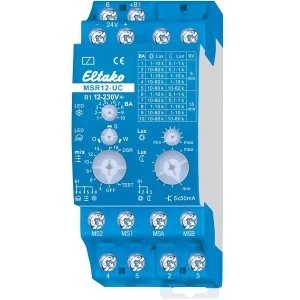

Elektroniczny wielofunkcyjny przełącznik czujnika, 5 OptoMOS ‑ MSR12‑UC

Aparatura elektryczna

Wielofunkcyjny przekaźnik czujnika jasności, zmierzchu, wiatru, deszczu i mrozu, 5 wyjść półprzewodnikowych OptoMOS 50mA/12..230V UC. Straty w trybie gotowości bez czujnika Multi MS tylko 0,5 W. Urządzenie modułowe do montażu na szynie DIN 60715 TH35. 2 moduły = 36 mm szerokości, 58 mm głębokości. Przełącznik wieloczujnikowy MSR12-UC ocenia sygnały z czujnika wieloczujnikowego MS raz na sekundę i wysyła odpowiednie sygnały sterujące do dalszych siłowników EGS12Z-UC lub EGS12Z2-UC w zależności od ustawienia przełącznika obrotowego z przodu. Wyjścia półprzewodnikowe OptoMOS przełączają napięcie przyłożone do zacisku wejścia napięcia uniwersalnego +B1. Do przekaźnika czujnika wielofunkcyjnego MSR12-UC można podłączyć tylko jeden czujnik wielofunkcyjny MS. Kilka przekaźników MSR12-UC można podłączyć do wielofunkcyjnego czujnika MS, np. w celu oceny do trzech kierunków za pomocą czujnika światła czujnika MS. Tylko jeden MSR12-UC musi zapewniać rezystancję zacisku zewnętrznego. Należy go usunąć, jeśli istnieje kolejny MSR12-UC. Napięcie zasilania 24 V DC z jednostki zasilającej SNT12-230V/24V DC. Ta jednostka zasilająca jednocześnie zasila multisensor MS podłączony do zacisków MS1, MS2, MSA i MSB, w tym ogrzewanie powierzchni czujnika deszczu. Po instalacji należy poczekać na krótką automatyczną synchronizację trwającą około 1 minuty. Podczas tego procesu trzy diody LED migają w powolnej sekwencji. Przełączniki obrotowe funkcji: BA = Ustawianie trybów pracy od 1 do 10 z tabeli obok. 2 czasy opóźnienia RV - dla wiatru i zmierzchu - każdy w połączeniu z 5 zakresami jasności dla światła i zmierzchu. Dioda LED za przełącznikiem obrotowym wskazuje Frost, gdy temperatura zewnętrzna spadnie poniżej 2°C, w którym to momencie wyjście 6 zostanie zamknięte. Wyjście to otwiera się ponownie, gdy tylko temperatura przekroczy 3°C na 5 minut. O-S-W = Jeśli czujnik Multisensor MS jest ustawiony w kierunku południowym, wagę światła i zmierzchu można przesunąć w kierunku wschodnim lub zachodnim. Jeśli czujnik MS jest zamontowany w innym kierunku, żądany punkt kompasu można ustawić za pomocą tego przełącznika obrotowego. Dioda LED znajdująca się za przełącznikiem obrotowym wskazuje wykrycie deszczu, w którym to momencie wyjście 4 zostaje zamknięte. Gdy powierzchnia czujnika deszczu wyschnie - wspomagana przez jednostkę grzewczą - styk 4 otwiera się natychmiast. Po tym następuje automatycznie 2-sekundowy impuls na wyjściu 2, jeśli w tym momencie zostanie zastosowany sygnał słoneczny. m/s = Ten przełącznik obrotowy służy do wyboru prędkości wiatru w metrach na sekundę, przy której zostanie wyzwolony sygnał wiatru. Powoduje to zamknięcie wyjścia 5. Jest to sygnalizowane przez diodę LED znajdującą się za przełącznikiem obrotowym. Otwarcie następuje po upływie ustawionego czasu opóźnienia RV, podczas którego dioda LED miga. Po tym następuje automatycznie 2-sekundowy impuls na wyjściu 2, jeśli w tym momencie zostanie zastosowany sygnał słoneczny. DSR = W tej pozycji przełącznika obrotowego wiatru MSR12-UC działa jak przekaźnik czujnika zmierzchowego. Sygnał zmierzchowy opisany w sekcji Lux jest następnie stale podawany na wyjście 3 tak długo, jak długo ustawiona wartość zmierzchowa jest niższa. Wyjście 3 otwiera się z opóźnieniem 5 minut, jeśli ustawiona wartość jasności zostanie przekroczona. Wyjścia 4 (deszcz) i 6 (mróz) pozostają aktywne w sposób opisany powyżej. Wyjście 5 (wiatr) również pozostaje aktywne, ale sygnał wiatru jest wyzwalany przy 10 m/s. TEST = Dopóki TEST pozostaje włączony, każde przełączenie z pozycji OFF do pozycji TEST aktywuje wyjścia 2 do 6 w kolejności rosnącej. OFF = W pozycji OFF MSR12-UC nie pełni żadnej funkcji. Lux = Ten przełącznik obrotowy służy do ustawiania jasności, przy której sygnał słoneczny jest natychmiast wyzwalany jako 2-sekundowy impuls na wyjściu 2. Dioda LED za przełącznikiem obrotowym wskazuje, kiedy wartość jasności zostanie przekroczona. Lux = Ten przełącznik obrotowy służy do ustawiania jasności, przy której 2-sekundowy sygnał zmierzchowy jest wyzwalany na wyjściu 3 po ustawionym czasie opóźnienia RV, gdy wartość jest zaniżona. Jest to sygnalizowane przez diodę LED znajdującą się za przełącznikiem obrotowym. Miga ona podczas czasu opóźnienia. Jeśli próg przełączania zmierzchowego jest ustawiony na tym samym lub wyższym poziomie niż próg przełączania słonecznego, wówczas próg przełączania słonecznego jest wewnętrznie podnoszony powyżej progu przełączania zmierzchowego. Kompensacja zmieniającego się światła: Ciągłe zmiany pomiędzy słońcem a chmurami deszczowymi mogłyby spowodować czułe zamykanie i otwieranie elementów zacieniających. Zapobiega temu funkcja kompensacji zmieniającego się oświetlenia. Funkcja czujnika i monitorowanie obwodu otwartego: Multisensor MS wysyła zaktualizowane informacje do MSR12-UC co sekundę. W przypadku całkowitego braku sygnału przez 5 sekund lub braku pojedynczego sygnału z czujnika wiatru przez 24 godziny, uruchamiany jest alarm: trzy diody LED migają szybko, a wyjście wiatrowe 5 jest zamykane na 2 sekundy w celu ochrony wszelkich markiz lub okien, które mogą być tu podłączone. Impuls ten jest powtarzany co godzinę. Alarm wyłącza się automatycznie po ponownym wykryciu sygnału.
