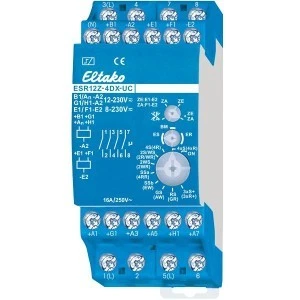

Elektroniczny przełącznik impulsowy z wbudowaną funkcją przekaźnika, 4 x 1 zestyk zwierny 16A - ESR12Z-4DX-UC
Z 4 niezależnymi stykami, po 1 styku bezpotencjałowym 16A/250V AC. 230V lampy LED do 600W, żarówki do 2000W. Straty w trybie gotowości tylko 0,03-0,4 W. Urządzenia modułowe do montażu na szynie DIN-EN 60715 TH35. 2 moduły = 36 mm szerokości, 58 mm głębokości. Opatentowana technologia Eltako Duplex (DX) pozwala na przełączanie 3 z 4 normalnie bezpotencjałowych styków przy zerowym przejściu, gdy przełączane jest napięcie 230V A/C 50Hz. To drastycznie zmniejsza zużycie. Aby to osiągnąć, wystarczy podłączyć przewód N do zacisku (N), a przewody fazowe do 1(L), 3(L) lub 5(L). Skutkuje to dodatkowym zużyciem energii w trybie gotowości wynoszącym zaledwie 0,1 W. Jeśli kanały są używane do sterowania rozdzielnicą, która nie ma przełączania przejścia przez zero, (N) nie powinien być podłączony, w przeciwnym razie dodatkowe opóźnienie wyłączenia miałoby odwrotny skutek. Lokalne uniwersalne napięcie sterujące od 8 do 230 V UC. Dodatkowo uniwersalne wejścia sterowania centralnego ON i centralnego OFF dla 12 do 230V UC, elektrycznie odizolowane od wejść lokalnych. Z dodatkowymi grupowymi wejściami sterującymi ON i OFF dla 8..230V UC. Taki sam potencjał jak w przypadku wejść sterowania lokalnego. Grupy tych przełączników impulsowych mogą być sterowane oddzielnie za pomocą wejść sterowania grupowego. Napięcie zasilania takie samo jak napięcie sterowania lokalnego. Dzięki zastosowaniu cewki przekaźnika bistabilnego unika się strat mocy i nagrzewania nawet w trybie włączenia. Przełączane odbiorniki nie mogą być podłączone do sieci przed zakończeniem krótkiej automatycznej synchronizacji po instalacji. Polecenia centralne mają zawsze priorytet, lokalne wejścia sterujące są blokowane tak długo, jak aktywowane są polecenia centralne. W przypadku awarii zasilania system jest odłączany w określonym trybie. Za pomocą górnego przełącznika obrotowego ten przełącznik impulsowy ze zintegrowaną funkcją przekaźnika można częściowo lub całkowicie wyłączyć z centralnego sterowania: ZE+ZA = centralne załączenie i centralne wyłączenie, ZE = tylko centralne załączenie, ZA = tylko centralne wyłączenie ZE+ZA, = brak centralnego sterowania. Użyj środkowego przełącznika obrotowego, aby wstępnie wybrać funkcje dolnego przełącznika obrotowego dla ES i ER. Użyj ER, aby wybrać funkcje zacisku. Jeśli wybrano BM, sterowanie może odbywać się za pomocą czujnika ruchu. Nie nadaje się do zasilania zwrotnego sygnałem napięcia przełączania ściemniacza. Do tego celu należy używać wyłącznie przekaźników ESR12DDX-UC, ESR12NP-230V+UC lub ESR61NP-230V+UC. Za pomocą dolnego przełącznika obrotowego można wybrać 18 różnych funkcji: ON = stałe wł. 4xS = 4-krotny przełącznik impulsowy z 1 stykiem NO każdy, wejścia sterujące A1, A3, A5 i A7. (4xR) = 4-krotny przekaźnik przełączający z 1 zestykiem zwiernym, wejścia sterujące A1, A3, A5 i A7. 4S = Przekaźnik impulsowy z 4 stykami NO. (4R) = Przekaźnik przełączający z 4 stykami NO. 2S/WS = Przełącznik impulsowy z 3 stykami NO i 1 stykiem NC. (2R/WR) = Przekaźnik z 3 zestykami zwiernymi i 1 zestykiem rozwiernym. 2WS = Przełącznik impulsowy z 2 stykami NO i 2 stykami NC. (2WR) = Przekaźnik z 2 zestykami zwiernymi i 2 zestykami rozwiernymi. SSa = Impulsowy przełącznik wieloobwodowy 2+2 zestyki zwierne dla sekwencji przełączania 0-2-2+4-2+4+6. Sygnał zwrotny 8. (4RR) = przekaźnik prądowy z 4 zestykami rozwiernymi. SSb = Impulsowy przełącznik wieloobwodowy 2+2 zestyki zwierne dla sekwencji przełączania 0-2-2+4-2+4+6-2+4+6+8. (EW) = Przekaźnik impulsowy dla przelotowego zestyku zwiernego z 3 zestykami zwiernymi i 1 zestykiem rozwiernym, czas wymazywania 1 sek. GS = Impulsowy przełącznik grupowy. Sekwencja przełączania 0-2-0-4-0-6-0. Sygnał zwrotny 8. (AW) = Przekaźnik impulsowy z 3 zestykami zwiernymi i 1 zestykiem rozwiernym, czas przełączania 1 sek. RS = Przełącznik z 4 zestykami zwiernymi, A1 = ustawione wejście sterujące i A3 = zresetowane wejście sterujące. (GR) = Przekaźnik grupowy 1+1+1+1 zestyków zwiernych. 3xS+ = 3-krotny przełącznik impulsowy z 1 stykiem NO każdy + sygnał zwrotny 8, wejścia sterujące A1, A3 i A5. (3xR+) = 3-krotny przekaźnik przełączający z 1 stykiem NO każdy + sygnał zwrotny 8, wejścia sterujące A1, A3 i A5.
