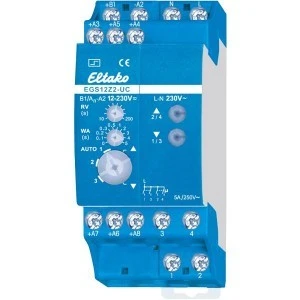

Elektroniczny przełącznik grupowy impulsowy, 2 + 2 styki NO 5A - EGS12Z2-UC
Przełącznik grupowy impulsowy do centralnego sterowania, 2+2 styki NO bezpotencjałowe 5A/250V AC, dla dwóch silników 230V. Straty w trybie gotowości tylko 0,05-0,9 W. Urządzenie modułowe do montażu na szynie DIN 60715 TH35. 2 moduły = 36 mm szerokości, 58 mm głębokości. Napięcie zasilania 12..230V UC na zaciskach +B1/-A2. Napięcie sterujące na zaciskach od A3 do A8 musi mieć identyczny potencjał. Ten przełącznik grupy impulsów służy do wykonywania poleceń generowanych przez przekaźniki czujników lub przełączniki i przyciski i steruje dwoma silnikami 230 V zgodnie z ustawieniem przełączników obrotowych z przodu. 1/2 = silnik 1, 3/4 = silnik 2. Funkcja tego elektronicznego grupowego przełącznika impulsowego opiera się na zasadzie, że z jednej strony sterowanie impulsowe służy do uzyskania UP-Stop-DOWN-Stop (styk 1 zamknięty - oba styki otwarte - styk 2 zamknięty - oba styki otwarte), a z drugiej strony dodatkowe wejścia sterujące mogą być używane do wyboru UP lub DOWN zgodnie z potrzebami. Dynamiczny odnosi się do wejść sterujących, dla których do zamknięcia styku wystarczy jeden impuls trwający nie mniej niż 20 milisekund. Statyczny oznacza wejście sterujące, dla którego styk jest zamknięty tylko tak długo, jak długo stosowane jest polecenie sterujące. UP i DOWN mają zastosowanie do rolet, żaluzji i roletek. W przypadku markiz UP = zwijanie, a DOWN = rozwijanie. Dla okien UP = otwieranie i DOWN = zamykanie. Przełączniki obrotowe funkcji: AUTO 1 = Gdy dolny przełącznik obrotowy znajduje się w tym położeniu, aktywowany jest lokalny zaawansowany system automatycznego cofania dla żaluzji weneckich. Gdy do sterowania lokalnego używany jest przycisk podłączony do A3+A4 (połączony mostkiem) lub A5/A6 podłączony do podwójnego przycisku, podwójny impuls aktywuje powolny obrót w przeciwnym kierunku, który można zatrzymać kolejnym impulsem. AUTO 2 = Gdy dolny przełącznik obrotowy znajduje się w tym położeniu, lokalny zaawansowany automatyczny system zmiany kierunku żaluzji jest całkowicie wyłączony. AUTO 3 = Gdy dolny przełącznik obrotowy znajduje się w tej pozycji, lokalny zaawansowany automatyczny system rewersji żaluzji jest również wyłączony. Centralne wejścia sterujące A5 i A6, które są dynamiczne w AUTO 1 i AUTO 2, są początkowo statyczne, co pozwala na odwrócenie żaluzji weneckich za pomocą przycisków sterujących. Przełączają się na dynamiczne dopiero po 1 sekundzie ciągłego działania. Strzałka w górę/strzałka w dół = Strzałka w górę (UP) i strzałka w dół (DOWN) dolnego przełącznika obrotowego to pozycje sterowania ręcznego. Sterowanie ręczne ma pierwszeństwo przed wszystkimi innymi poleceniami. WA = Automatyczny rewers dla żaluzji i markiz jest sterowany za pomocą środkowego przełącznika obrotowego. 0 = OFF, w przeciwnym razie od 0,1 do 5 sekund ON z wybranym czasem rewersji. W tym przypadku tylko dla funkcji DOWN kierunek jest odwracany po upływie czasu opóźnienia wybranego za pomocą górnego przełącznika obrotowego, np. w celu wysunięcia markiz lub ustawienia żaluzji w określonym położeniu. RV = Opóźnienie czasowe (czas opóźnienia RV) jest ustawiane za pomocą górnego przełącznika obrotowego. Jeśli przełącznik impulsowy grupy znajduje się w położeniu GÓRA lub DÓŁ, wybrany czas opóźnienia upływa. Po upływie tego czasu urządzenie automatycznie przechodzi w stan STOP. W związku z tym należy wybrać czas opóźnienia co najmniej tak długi, jak element zacieniający lub roleta będą musiały przejść z jednej pozycji krańcowej do drugiej. Wskaźnik LED czasu opóźnienia WA i RV znajduje się za przełącznikiem obrotowym. Sterowanie lokalne za pomocą przycisku podłączonego do zacisków A3+A4 (do podłączenia za pomocą mostka). Każdy impuls powoduje zmianę położenia grupowego przełącznika impulsowego w sekwencji UP-Stop-DOWN-Stop. Sterowanie lokalne z przełącznikiem roletowym podłączonym do zacisków A3 i A4. Sterowanie lokalne z podwójnym przyciskiem roletowym podłączonym do zacisków A5 i A6. Pozycja GÓRA lub DÓŁ jest aktywowana impulsem z przycisku. Kolejny impuls z jednego z dwóch przycisków natychmiast zatrzymuje sekwencję. Centralne sterowanie dynamiczne bez priorytetu podłączone do zacisków A5 (GÓRA) i A6 (DÓŁ). Góra lub Dół są aktywowane sygnałem sterującym. Kolejny sygnał sterujący (<700ms) na tym wejściu sterującym natychmiast przerywa ten proces, kolejny sygnał sterujący (>700ms) kontynuuje proces. Odbywa się to bez priorytetu, ponieważ lokalne wejście A3+A4 (z mostkiem) i centralne wejścia sterujące A7 i A8 mogą natychmiast zastąpić, nawet jeśli styk sterujący na A5 lub A6 jest nadal zamknięty. Dynamiczne sterowanie centralne z priorytetem podłączone do zacisków A7 (GÓRA) i A8 (DÓŁ). Z priorytetem, ponieważ te wejścia sterujące nie mogą być zastąpione przez inne wejścia sterujące, dopóki centralny styk sterujący jest zamknięty. W przeciwnym razie ma taką samą funkcję jak dynamiczne sterowanie centralne bez priorytetu. Te centralne wejścia sterujące A7 i A8 są używane dla przekaźników czujników MSR12 i LRW12D dla funkcji czujnika wiatru, czujnika mrozu i czujnika deszczu, ponieważ muszą one mieć absolutny priorytet nad innymi poleceniami czujników.
