Centrale sterujące i bramki

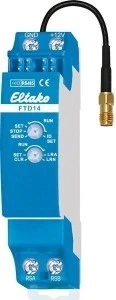

FTD14 to duplikator telegramów serii 14, który wysyła telegramy z magistrali RS485 do radia budynkowego Eltako. Telegramy zaprogramowanych ID powiela i nadaje z nowym ID nadawczym, dzięki czemu można je zaprogramować w aktorach rozproszonych poza rozdzielnicą.
Najważniejsze cechy
- 120 miejsc pamięci
- antena wymienna – mała w komplecie, można ją zastąpić anteną FAG55E- lub FA250
- praca z modułem antenowym FAM14 lub interfejsem FTS14KS
- górny przełącznik: celowe wysłanie telegramu radiowego, dolny: programowanie i kasowanie ID
- zielona dioda sygnalizuje wysłanie telegramu
Dane techniczne
| Miejsca pamięci | 120 |
|---|
| Antena | wymienna, mała w komplecie |
|---|
| Współpraca | FAM14 lub FTS14KS |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Pobór z zasilania 12 V DC magistrali | maks. 0,53 W |
|---|
| Montaż | szyna DIN |
|---|
| Szerokość | 1 moduł |
|---|
Zastosowanie
Instalacja magistralowa w rozdzielnicy, która ma sterować aktorami radiowymi w miejscach bez kabla, np. w dobudowanej części budynku. Przez ten aparat trafiają do sieci radiowej także dane pogodowe z FWG14MS i komunikaty zdarzeń DALI-2 z FD2G14.
Pytania z montażu
Jak sprawdzić, czy telegram został wysłany?
Zielona dioda pod dolnym przełącznikiem zapala się krótko przy każdym wysłaniu telegramu radiowego.
W jakiej pozycji zostawić przełączniki?
W normalnej pracy oba przełączniki stoją w pozycji RUN.
