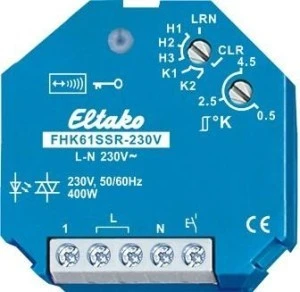

Eltako FHK61SSR-230V - Czynnik radiowy Przekaźnik ogrzewania/chłodzenia bezgłośny dzięki przekaźnikowi półprzewodnikowemu
Regulacja pojedynczego pomieszczenia bezgłośna, 400 W. Przekaźnik półprzewodnikowy nie jest bezpotencjałowy. Strata w trybie czuwania wynosi tylko 0,8 W. Szyfrowana komunikacja radiowa, dwukierunkowa komunikacja radiowa i funkcja repeatera z możliwością włączenia. Do montażu podtynkowego. Długość 45 mm, szerokość 45 mm, głębokość 33 mm. Napięcie zasilania, przełączania i sterowania lokalnie 230 V. Przy obciążeniu < 1 W należy podłączyć przekaźnik GLE równolegle do obciążenia. Ten przekaźnik ogrzewania/chłodzenia analizuje informacje z radiowych regulatorów temperatury lub czujników. Ewentualnie uzupełniony o kontakty okienno-drzwiowe, czujniki ruchu, czujnik klamki okiennej FFG7B i przycisk radiowy. Można zaprogramować zakodowane czujniki. Można włączyć dwukierunkową komunikację radiową i/lub funkcję repeatera. Każda zmiana funkcji (praca normalna, praca obniżona, wyłączenie) jest potwierdzana telegramem radiowym. Ten telegram radiowy można zaprogramować w sterowniku. Górny przełącznik obrotowy dla trybów pracy: H1: Tryb ogrzewania z regulacją PWM z T = 4 minuty (PWM = modulacja szerokości impulsu). (Odpowiedni dla zaworów z termoelektrycznym siłownikiem) H2: Tryb ogrzewania z regulacją PWM z T = 15 minut. (Odpowiedni dla zaworów z siłownikiem silnikowym) H3: Tryb ogrzewania z regulacją 2-punktową. K1: Tryb chłodzenia z regulacją PWM z T = 15 minut. K2: Tryb chłodzenia z regulacją 2-punktową. Przełączenie jest sygnalizowane miganiem diody LED. Dolny przełącznik obrotowy do regulacji histerezy lub wpływu PWM: Skrajna lewa pozycja: najmniejsza histereza 0,5°. Pozycja środkowa: histereza 2,5°. Skrajna pozycja prawa: największa histereza 4,5°. Pomiędzy nimi podział co 0,5°, sygnalizowany miganiem diody LED. Tryb pracy regulacji dwupunktowej: Za pomocą pokrętła histerezy ustawia się żądaną różnicę między temperaturą włączenia i wyłączenia. Gdy temperatura rzeczywista jest większa lub równa temperaturze zadanej, urządzenie wyłącza się. Gdy temperatura rzeczywista < = (temperatura zadana – histereza), następuje włączenie. W trybie chłodzenia znaki się odwracają. Tryb pracy regulacji PWM: Za pomocą pokrętła histerezy ustawia się żądaną różnicę temperatur, przy której następuje włączenie na 100%. Gdy temperatura rzeczywista > = temperatura zadana, następuje wyłączenie. Gdy temperatura rzeczywista < = (temperatura zadana – histereza), urządzenie włącza się w 100%. Jeśli temperatura rzeczywista mieści się między temperaturą zadaną – histerezą a temperaturą zadaną, urządzenie włącza się i wyłącza w krokach co 10% za pomocą PWM, w zależności od różnicy temperatur. Im mniejsza różnica temperatur, tym krótszy czas włączenia. Dzięki możliwości regulacji wartości 100% PWM można dostosować do wielkości grzejnika lub jego bezwładności. W trybie chłodzenia znaki się odwracają. W trybie ogrzewania funkcja ochrony przed zamarzaniem jest zasadniczo aktywna. Gdy tylko rzeczywista temperatura spadnie poniżej 8°C, w wybranym trybie pracy następuje regulacja do 8°C. Dopóki jedno lub więcej okien jest otwartych, wyjście pozostaje wyłączone, o ile zostały zaprogramowane styki okienno-drzwiowe FTK lub czujnik klamki okiennej FFG7B. W trybie ogrzewania funkcja ochrony przed zamarzaniem pozostaje jednak aktywna. Dopóki wszystkie zaprogramowane czujniki ruchu FBH nie zgłoszą ruchu, urządzenie przełącza się w tryb obniżania temperatury. W trybie ogrzewania temperatura zadana jest obniżana o 2°, w trybie chłodzenia podwyższana o 2°. Gdy tylko czujnik ruchu ponownie zgłosi ruch, następuje przełączenie na tryb normalny. Jeśli zaprogramowano przycisk radiowy, 4 przyciski mają następujące stałe funkcje: Prawy górny: tryb normalny (możliwość aktywacji również za pomocą zegara sterującego). Prawy dolny: obniżenie temperatury o 4° w trybie ogrzewania, podwyższenie temperatury o 4° w trybie chłodzenia (możliwość aktywacji również za pomocą zegara sterującego). W lewym górnym rogu: obniżenie temperatury o 2°C, w trybie chłodzenia podwyższenie temperatury o 2°C. W lewym dolnym rogu: wyłączenie (w trybie ogrzewania aktywna ochrona przed zamarzaniem, w trybie chłodzenia trwałe wyłączenie). Jeśli jednocześnie zaprogramowano czujnik ruchu i przycisk radiowy, zawsze obowiązuje ostatnio odebrany telegram. Czujnik ruchu wyłącza zatem tryb obniżania temperatury wybrany za pomocą przycisku radiowego, gdy wykryje ruch. Jeśli włączona jest komunikacja radiowa dwukierunkowa, FHK61 wysyła telegram potwierdzający z aktualnym trybem pracy do systemu radiowego ELTAKO za pomocą własnego identyfikatora. Funkcja wartości nastawczej PWM: Jeśli zaprogramowano telegram danych PWM, funkcja regulacji wybrana za pomocą przełącznika obrotowego jest wyłączona. Wykonywane są tylko polecenia PWM. Jeśli włączona jest komunikacja radiowa dwukierunkowa, FHK61 wysyła telegram danych PWM otrzymany jako telegram potwierdzający do systemu radiowego ELTAKO z własnym identyfikatorem. Wejście sterujące 230 V służy jako wejście sygnału opadania. Przy napięciu 230 V przekaźnik półprzewodnikowy jest wyłączony. Każda zmiana stanu wejścia sterującego jest natychmiast i cyklicznie co 15 minut wysyłana jako telegram przycisku. Dioda LED towarzyszy procesowi programowania zgodnie z instrukcją obsługi i podczas pracy sygnalizuje polecenia sterujące radiowe krótkim miganiem.
