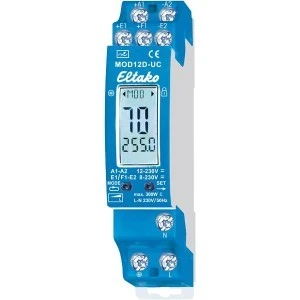

Eltako MOD12D-UC - Cyfrowy ściemniacz silnika, Power MOSFET do 300 W - MOD12D-UC
Power MOSFET do 300 W. Straty w trybie czuwania tylko 0,3 W. Możliwość regulacji minimalnej prędkości obrotowej, maksymalnej prędkości obrotowej i prędkości ściemniania. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 1 jednostka podziału = 18 mm szerokości, 58 mm głębokości. Ściemniacz silnika z fazowym sterowaniem dla obciążeń L do 300 W, w zależności od warunków wentylacji. Można podłączyć tylko 1 silnik wentylatora. Uniwersalne napięcie sterujące lokalnie 12..230 V UC oraz dodatkowo uniwersalne wejścia sterujące napięciem 8..230 V UC centralnie włączane i centralnie wyłączane. Wejścia sterujące są galwanicznie oddzielone od napięcia zasilania i przełączania 230 V. Przełączanie w punkcie zerowym i włączanie ze zwiększoną prędkością obrotową. W przypadku awarii zasilania pozycja przełącznika i stopień prędkości obrotowej są zapisywane i w razie potrzeby włączane po przywróceniu napięcia zasilania. Automatyczne elektroniczne zabezpieczenie przed przeciążeniem i wyłączenie w przypadku przegrzania. 6 funkcji i czasów wprowadza się zgodnie z instrukcją obsługi za pomocą przycisków MODE i SET i wyświetla na wyświetlaczu LC. Możliwy jest wybór języka i blokada przycisków. Całkowity czas włączenia jest sumowany i wyświetlany w najniższym wierszu wyświetlacza. Można go zresetować do 0. W górnym wierszu podczas ustawiania wyświetlany jest odpowiedni parametr, a podczas pracy aktywna funkcja. Strzałka po lewej stronie wskazuje pozycję przełącznika „Wł.”, a strzałka po prawej stronie ewentualną blokadę. W środkowym wierszu podczas ustawiania wyświetlany jest parametr ustawień, a podczas pracy w przypadku funkcji MOD i RTD prędkość obrotowa między 10 a 99, a w przypadku funkcji ESV i NLZ pozostały czas w minutach. MOD = ściemniacz silnika z ustawieniem prędkości ściemniania DSP, minimalnej prędkości obrotowej MI%, maksymalnej prędkości obrotowej MA%, funkcją pamięci MEM+ oraz wyborem wejść sterowania centralnego włączonych i/lub wyłączonych, aktywnych lub nieaktywnych. Krótkie polecenia sterujące włączają/wyłączają, stałe sterowanie zmienia prędkość obrotową. Przerwanie sterowania zmienia kierunek ściemniania. RTD = ściemniacz silnika z sterowaniem za pomocą dwóch przycisków kierunkowych do zmiany kierunku ściemniania. Ustawienie prędkości ściemniania DSP, minimalnej prędkości obrotowej MI%, maksymalnej prędkości obrotowej MA% oraz funkcji pamięci MEM+. W przypadku sterowania za pomocą +E1 krótkie polecenie sterujące włącza, a stałe sterowanie ściemnia do maksymalnej prędkości obrotowej. Podwójne kliknięcie natychmiast ściemnia do maksymalnej prędkości obrotowej. W przypadku sterowania za pomocą +F1 krótkie polecenie sterujące wyłącza, a sterowanie ciągłe ściemnia do minimalnej prędkości obrotowej. Brak funkcji sterowania centralnego. ESV = ściemniacz silnika taki jak funkcja MOD z ręcznym włączaniem/wyłączaniem. Dodatkowo można ustawić czas opóźnienia powrotu TIM od 1 do 99 minut, po upływie którego następuje wyłączenie. Centralne włączenie ma pierwszeństwo przed centralnym wyłączeniem. NLZ = ściemniacz silnika z funkcją wyłącznika opóźniającego z regulowaną prędkością obrotową DZ%, opóźnieniem reakcji AV od 1 do 99 minut i opóźnieniem powrotu RV od 1 do 99 minut. Po podłączeniu napięcia sterującego urządzenie włącza się po upływie czasu AV. Po odłączeniu napięcia sterującego rozpoczyna się czas RV, po upływie którego urządzenie wyłącza się. Brak funkcji sterowania centralnego. ON = ciągłe włączenie z maksymalną prędkością obrotową, OFF = ciągłe wyłączenie. Blokadę przycisków aktywuje się poprzez jednoczesne naciśnięcie przycisków MODE i SET, a następnie potwierdzenie migającego LCK przyciskiem SET. Dezaktywacja poprzez jednoczesne naciśnięcie przycisków MODE i SET przez 2 sekundy, a następnie naciśnięcie migającego UNL przyciskiem SET.
