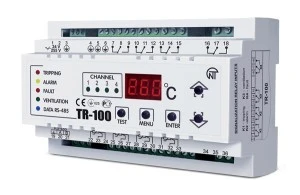

Cyfrowy regulator temperatury TR‑100

?R-100 służy do zabezpieczenia temperaturowego suchych transformatorów, poprzez pomiar i kontrolę temperatury z czterech czujników podłączonych w układzie 2 lub 3 przewodowym oraz wyświetlania odczytów na wyświetlaczu i podania sygnałów alarmowych wysyłanych po RS-485 przypadku przekroczenia zakresu któregoś z parametrów.

Specyfika produktu

TR-100 może być stosowany do ochrony trójfazowych transformatorów suchych z dodatkową kontrolą temperatury rdzenia lub otoczenia oraz do ochrony silników i generatorów.

TR-100 posiada uniwersalne zasilanie i może być podłączony do dowolnego napięcia od 24 do 260 V, bez względu na jego biegunowość.

Czujnik temperatur, które można zastosować dla TR-100.

PT100 platynowy czujnik z rezystancją znamionową 100 Ohm, przy 0 stopni Celsiusza

PT1000 platynowy czujnik z rezystancją znamionową 1.000 Ohm, przy 0 stopni Celsiusza

KTY83 krzemowy czujnik z rezystancją znamionową 1.000 Ohm, przy 25 stopni Celsiusza

KTY84 krzemowy czujnik z rezystancją znamionową 1.000 Ohm, przy 100 stopni Celsiusza

PTC 1, 3, 6 połączone szeregowo, rezystancja czujnika w stanie zimnym 20-250 Om.

Do konfiguracji urządzenia można wykorzystać oprogramowanie na PC załączone poniżej.

https://novatek-electro.com/pl/wp-content/uploads/sites/4/2016/11/Setup_tr1002.0.rar
