Centrale sterujące i bramki

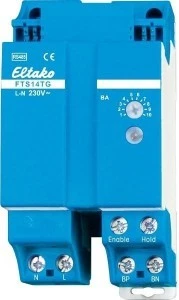

FTS14TG to bramka przycisków serii 14, która przez dwużyłową magistralę przyłącza do magistrali RS485 przyciski magistralowe B4T55E oraz sprzęgacze FTS61BTK dla zwykłych przycisków. Te same dwie żyły przenoszą dane i zasilanie, więc odpadają osobne przewody sterujące do każdego przycisku.
Najważniejsze cechy
- do 30 uczestników na bramkę, do 3 bramek w instalacji – razem do 90
- magistrala 2-żyłowa 29 V DC, galwanicznie oddzielona od RS485
- dowolna topologia: gwiazda, linia lub układ mieszany
- łączna długość magistrali do 200 m
- element RLC zakończenia magistrali w komplecie
Dane techniczne
| Uczestnicy | B4T55E, FTS61BTK, FTS61BTKL, FTS61BTK/8 |
|---|
| Liczba uczestników | do 30 na bramkę (sprzęgacze na 8 przycisków: do 15) |
|---|
| Magistrala przycisków | 2-żyłowa, 29 V DC, do 200 m |
|---|
| Przewód | typowy przewód magistralny albo telefoniczny |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 1,3 W |
|---|
| Montaż | szyna DIN-EN 60715 TH35 |
|---|
| Szerokość / głębokość | 2,5 modułu (45 mm) / 58 mm |
|---|
| Współpraca | FTS14KS albo FAM14 |
|---|
Zastosowanie
Instalacje z wieloma punktami sterowania, w których zamiast przewodu od każdego przycisku do rozdzielnicy układa się jedną dwużyłową pętlę – przy remoncie i w obiektach z dużą liczbą przycisków. Przy zastosowaniu bramki moduł wejściowy FTS14EM może okazać się zbędny.
Pytania z montażu
Co podłączyć na końcu magistrali?
Dołączony element RLC – na najdalszym przycisku albo sprzęgaczu, do zacisków BP i BN.
Czy bramka potrzebuje odstępu w rozdzielnicy?
Tak. Po lewej stronie trzeba zachować ½ modułu odstępu wentylacyjnego dołączonym elementem dystansowym DS14.
Jak uruchomić diody potwierdzeń w przyciskach?
ID aktorów trzeba wpisać programem PCT14 do tabeli ID w bramce.
