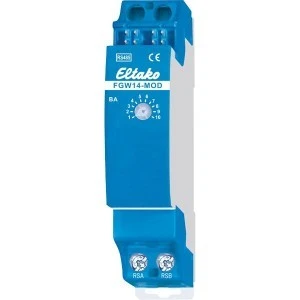

FGW14-MOD to bramka Modbus RTU na szynę DIN, która łączy liczniki energii serii 16 – DSZ16 i WSZ16 – z magistralą RS485 serii 14. Pracuje jako master Modbus RTU i udostępnia wartości pomiarowe liczników w systemie serii 14.
Najważniejsze cechy
- interfejs master Modbus RTU dla maks. 4 liczników DSZ16 i WSZ16
- telegram ze wskazaniem licznika, mocą czynną i numerem seryjnym
- wysyłanie danych automatycznie po załączeniu zasilania i cyklicznie co 10 minut
- konfigurowalne adresy slave liczników
- diody LED sygnalizujące pracę, komunikację Modbus i stan magistrali serii 14
- podgląd w programie PCT14
Dane techniczne
| Interfejs po stronie liczników | Modbus RTU (RS485) |
|---|
| Interfejs po stronie serii 14 | mostek wtykowy |
|---|
| Liczba podłączanych liczników | 4 |
|---|
| Zasilanie | przez mostek wtykowy |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Montaż | szyna DIN TH35 |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
Zastosowanie
Bramka łączy liczniki energii wyposażone w interfejs Modbus z magistralą RS485 serii 14. Dzięki niej wskazania liczników DSZ16 i WSZ16 oraz bieżąca moc czynna trafiają do systemu serii 14.
Pytania z montażu
Jak często bramka przesyła dane z liczników?
Automatycznie po załączeniu zasilania, a potem cyklicznie co 10 minut.
Jak zaprogramować liczniki w systemie serii 14?
Telegramy programowania wysyła się ręcznie przełącznikiem obrotowym na bramce.
Czym sprawdzę, czy dane dochodzą?
Pracę, komunikację Modbus i magistralę serii 14 sygnalizują diody LED; wartości można podejrzeć w programie PCT14.
