Sterowanie oświetleniem

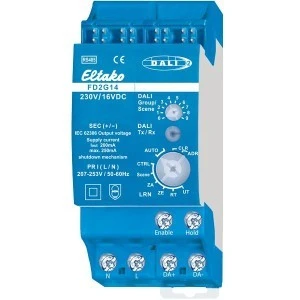

FD2G14 to certyfikowana bramka DALI-2 na szynę DIN, która włącza oświetlenie DALI do instalacji serii 14 z magistralą RS485 i radiem EnOcean. Pełni jednocześnie funkcję mastera i zasilacza DALI, dlatego osobny zasilacz magistrali DALI nie jest potrzebny.
Najważniejsze cechy
- DALI-2, wstecznie zgodna z dotychczasowymi funkcjami DALI
- sterowanie grupami 0–15, scenami DALI 0–15 i rozkazem broadcast
- wartości ściemnienia grup dostępne jako telegramy zwrotne; w PCT14 można je przestawić na telegram załącz/wyłącz i sterować nimi aktorami serii 14
- komunikaty zdarzeń DALI-2 mogą trafiać przez zacisk Hold i retransmiter FTD14 do sieci radiowej EnOcean
- na grupę można zaprogramować jeden czujnik ruchu FBH; opóźnienie wyłączenia 1–60 min, fabrycznie 3 min
Dane techniczne
| Urządzenia DALI i DALI-2 | do 64 |
|---|
| Czujniki DALI-2 | do 64 |
|---|
| Grupy / sceny | 0–15 / 0–15 |
|---|
| Prąd wyjściowy DA+/DA− | 200 mA (maks. 250 mA), napięcie zgodne z IEC 62386 |
|---|
| Zasilanie | 230 V / 50 Hz |
|---|
| Strata w czuwaniu | 1 W |
|---|
| Pobór z zasilania magistrali 12 V DC | maks. 0,5 W |
|---|
| Zajmowane adresy magistrali | 16 |
|---|
| Montaż | szyna TH35, 2 moduły (36 mm), głębokość 58 mm |
|---|
| Współpraca | wyłącznie z modułem antenowym FAM14 |
|---|
Zastosowanie
Budynki, w których oświetlenie DALI ma być sterowane z bezbateryjnych przycisków radiowych i czujników razem z resztą instalacji serii 14 – bez osobnego kontrolera DALI. Instalacja DALI, którą bramka ma w pełni obsłużyć, musi być skonfigurowana w grupach 0–15.
Pytania z montażu
Przycisk radiowy nie daje się zaprogramować – co robić?
Przy ręcznym programowaniu przycisków radiowych bramka wymaga zawsze podwójnego kliknięcia. Przy kasowaniu (CLR) wystarczy pojedyncze.
Jak zaprogramować grupy 9–15 i sceny 10–15?
Wyłącznie w programie PCT14. Przełącznikami obrotowymi programuje się tylko grupy 0–8 i sceny 0–9.
Czy jeden przycisk może sterować kilkoma grupami?
Nie. Ten sam przycisk i klawisz steruje jedną grupą albo broadcastem wszystkimi – obowiązuje ostatnio wybrana grupa.
