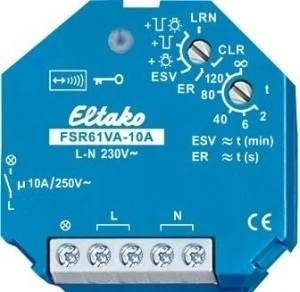

Bezprzewodowy przełącznik impulsowy z zintegrowaną funkcją przekaźnika z pomiarem prądu. 1 zestyk zwierny bezpotencjałowy 10A/250V AC - FSR61VA-10A
Bezprzewodowy wyłącznik impulsowy z zintegrowaną funkcją przekaźnika z pomiarem prądu. 1 zestyk zwierny bezpotencjałowy 10 A/250 V AC, żarówki do 2000 W, opóźnienie wyłączenia z wczesnym ostrzeżeniem o wyłączeniu i przełączanym przyciskiem stałego podświetlenia. Ze zintegrowanym pomiarem prądu do 10A. Szyfrowana łączność bezprzewodowa, dwukierunkowa łączność bezprzewodowa i funkcja repeatera są przełączalne. Straty w trybie gotowości tylko 0,8 W. Do instalacji. Długość 45 mm, szerokość 45 mm, głębokość 33 mm. Napięcie zasilania i sterowania 230 V. W przypadku awarii zasilania stan przełączania zostaje zachowany. Jeśli awaria zasilania wystąpi wielokrotnie, urządzenie zostanie wyłączone w określonej kolejności. Po instalacji należy odczekać na krótką automatyczną synchronizację, zanim przełączony odbiornik zostanie podłączony do sieci. Moc pozorna jest mierzona przez zintegrowany pomiar prądu od ok. 10VA do 2300VA, gdy styk jest zamknięty. Bezprzewodowy telegram jest przesyłany do bezprzewodowej sieci ELTAKO w ciągu 30 sekund po włączeniu obciążenia lub po zmianie mocy o min. 5% i cyklicznie co 10 minut. Ocena na komputerze za pomocą oprogramowania do bezprzewodowej wizualizacji i sterowania budynkiem ELTAKO GFVS lub za pomocą wskaźnika zużycia energii FEA65D. GFVS-Energy obsługuje do 100 modułów nadajników, a GFVS 4.0 do 250 modułów nadajników. Można wprowadzać zaszyfrowane czujniki. Można włączyć dwukierunkową łączność bezprzewodową i/lub funkcję repeatera. Każda zmiana stanu i przychodzące telegramy poleceń centralnych są potwierdzane przez telegram bezprzewodowy. Ten bezprzewodowy telegram można zaprogramować w innych siłownikach, w oprogramowaniu GFVS i na wyświetlaczach uniwersalnych. Sterowanie sceną: kilka siłowników FSR61 może być włączanych lub wyłączanych w scenie za pomocą jednego z czterech sygnałów sterujących przycisku z podwójnym pokrętłem, który może być zaprogramowany jako przycisk sceny. Za pomocą górnego przełącznika obrotowego w ustawieniu LRN można przypisać do 35 bezprzewodowych przycisków do jednego lub więcej centralnych przycisków sterujących. Dodatkowo bezprzewodowe styki okienne/drzwiowe z funkcją styku N/O lub styku N/C, gdy okno jest otwarte. Następnie można wybrać wymaganą funkcję przełącznika impulsowego ze zintegrowaną funkcją przekaźnika: ER = przekaźnik przełączający. ESV = przełącznik impulsowy. Ewentualnie z opóźnieniem wyłączenia, a następnie + stałe światło = ESV z przyciskiem stałego światła. + wczesne ostrzeżenie o wyłączeniu = ESV z wczesnym ostrzeżeniem o wyłączeniu. + światło stałe i wczesne ostrzeżenie o wyłączeniu = ESV z przyciskiem światła stałego i wczesnego ostrzeżenia o wyłączeniu. Jeśli funkcja stałego oświetlenia jest włączona, można ją aktywować, naciskając przycisk przez ponad 1 sekundę. Funkcja ta wyłącza się automatycznie po 2 godzinach lub po naciśnięciu przycisku. Jeśli funkcja wczesnego ostrzegania o wyłączeniu jest włączona, światło zaczyna migotać na około 30 sekund przed upływem czasu. Powtarza się to trzykrotnie w malejących odstępach czasu. Jeśli włączone jest zarówno wczesne ostrzeżenie o wyłączeniu, jak i stałe światło przycisku, wczesne ostrzeżenie o wyłączeniu jest aktywowane przed automatycznym wyłączeniem stałego światła. Funkcja ESV na dolnym przełączniku obrotowym ustawia opóźnienie wyłączenia w zakresie od 2 do 120 minut. W ustawieniu wiecznym normalna funkcja przełącznika impulsowego ES bez opóźnienia wyłączenia, bez stałego oświetlenia przycisku i bez wczesnego ostrzegania o wyłączeniu. W ustawieniu ER = przekaźnik przełączający drugiego przełącznika obrotowego, ten drugi przełącznik obrotowy pełni funkcję bezpieczeństwa i oszczędzania energii w ustawieniach innych niż wieczne. Jeśli polecenie wyłączenia nie zostanie rozpoznane, np. z powodu zablokowania przycisku lub jego zbyt szybkiego naciśnięcia, przekaźnik wyłączy się automatycznie po upływie czasu ustawianego w zakresie od 2 do 120 sekund. Gdy FTK jest zaprogramowany, ta funkcja czasowa jest wyłączona. W przypadku wyłącznika zmierzchowego z wprogramowanym bezprzewodowym czujnikiem jasności zewnętrznej FAH i wykrywania ruchu z wprogramowanym bezprzewodowym czujnikiem ruchu FBH patrz instrukcja obsługi. Podczas procesu programowania dioda LED działa zgodnie z instrukcją obsługi. Pokazuje polecenia sterowania bezprzewodowego poprzez krótkie migotanie podczas pracy.
