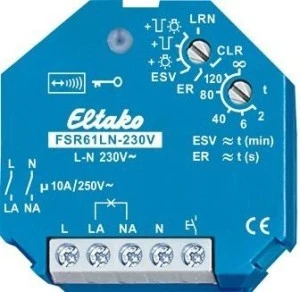

Bezprzewodowy przełącznik impulsowy siłownika z funkcją zintegrowanego przekaźnika - FSR61LN-230V
2 styki NO do dwubiegunowego przełączania L i N 10A/250V AC, 230V lampy LED do 400W, lampy żarowe do 2000W, opóźnienie wyłączenia z wczesnym ostrzeżeniem o wyłączeniu i przełączanym przyciskiem stałego oświetlenia. Szyfrowana łączność bezprzewodowa, dwukierunkowa łączność bezprzewodowa i funkcja repeatera są przełączalne. Straty w trybie gotowości tylko 0,8 W. Do instalacji. Długość 45 mm, szerokość 45 mm, głębokość 33 mm. Napięcie zasilania, napięcie przełączania i napięcie sterowania lokalne 230V. W przypadku awarii zasilania stan przełączania zostaje zachowany. Jeśli awaria zasilania wystąpi wielokrotnie, urządzenie zostanie wyłączone w określonej kolejności. Po instalacji należy odczekać na krótką automatyczną synchronizację, zanim przełączony odbiornik zostanie podłączony do sieci. Oprócz bezprzewodowego wejścia sterującego za pośrednictwem wewnętrznej anteny, ten uniwersalny przekaźnik impulsowy może być również sterowany lokalnie za pomocą konwencjonalnego przełącznika sterującego, jeśli został wcześniej zamontowany. Prąd lampy jarzeniowej jest niedozwolony. Można zaprogramować zaszyfrowane czujniki. Można włączyć dwukierunkową łączność bezprzewodową i/lub funkcję repeatera. Każda zmiana stanu i przychodzące telegramy poleceń centralnych są następnie potwierdzane przez telegram bezprzewodowy. Ten bezprzewodowy telegram można zaprogramować w innych siłownikach, takich jak FSR61NP-230V, sterownikach i wyświetlaczach uniwersalnych. Sterowanie sceną: kilka urządzeń FSR61LN można włączyć lub wyłączyć w scenie za pomocą jednego z czterech sygnałów sterujących przycisku z podwójną rolką, który można zaprogramować jako przycisk sceny. Za pomocą górnego przełącznika obrotowego w ustawieniu LRN można przypisać do 35 bezprzewodowych przycisków, w tym jeden lub więcej centralnych przycisków sterujących. Dodatkowo bezprzewodowe styki okienne/drzwiowe z funkcją styku N/O lub styku N/C, gdy okno jest otwarte. Następnie można wybrać wymaganą funkcję przełącznika impulsowego ze zintegrowaną funkcją przekaźnika: ER = przekaźnik przełączający. ESV = przełącznik impulsowy. Ewentualnie z opóźnieniem wyłączenia: + stałe światło przycisku = ESV ze stałym światłem przycisku. + wczesne ostrzeżenie o wyłączeniu = ESV z wczesnym ostrzeżeniem o wyłączeniu. + stałe światło przycisku i wczesne ostrzeżenie o wyłączeniu = ESV ze stałym światłem przycisku i wczesnym ostrzeżeniem o wyłączeniu. Jeśli funkcja stałego oświetlenia jest włączona, można ją aktywować, naciskając przycisk przez ponad 1 sekundę. Funkcja ta wyłącza się automatycznie po 2 godzinach lub po naciśnięciu przycisku. Jeśli funkcja wczesnego ostrzegania o wyłączeniu jest włączona, światło zaczyna migotać na około 30 sekund przed upływem czasu. Powtarza się to trzykrotnie w malejących odstępach czasu. Jeśli włączone jest zarówno wczesne ostrzeżenie o wyłączeniu, jak i stałe światło przycisku, wczesne ostrzeżenie o wyłączeniu jest aktywowane przed automatycznym wyłączeniem stałego światła. Funkcja ESV na dolnym przełączniku obrotowym ustawia opóźnienie wyłączenia w zakresie od 2 do 120 minut. W ustawieniu infnite normalna funkcja przełącznika impulsowego ES bez opóźnienia wyłączenia, bez stałego oświetlenia przycisku i bez wczesnego ostrzegania o wyłączeniu. W ustawieniu ER = przekaźnik przełączający drugiego przełącznika obrotowego, ten drugi przełącznik obrotowy pełni funkcję bezpieczeństwa i oszczędzania energii w ustawieniach innych niż nieskończone. Jeśli polecenie wyłączenia nie zostanie rozpoznane, np. z powodu zablokowania przycisku lub jego zbyt szybkiego naciśnięcia, przekaźnik wyłączy się automatycznie po upływie czasu ustawianego w zakresie od 2 do 120 sekund. Gdy FTK jest zaprogramowany, ta funkcja czasowa jest wyłączona. W przypadku wyłącznika zmierzchowego z wprogramowanym bezprzewodowym czujnikiem jasności zewnętrznej FAH i wykrywania ruchu z wprogramowanym bezprzewodowym czujnikiem ruchu FBH patrz instrukcja obsługi. Podczas procesu programowania dioda LED działa zgodnie z instrukcją obsługi. Pokazuje polecenia sterowania bezprzewodowego poprzez krótkie migotanie podczas pracy.
