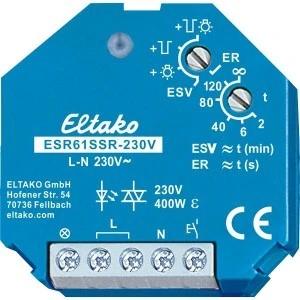

Bezgłośny elektroniczny przełącznik impulsowy z funkcją przekaźnika półprzewodnikoweg ‑ ESR61SSR‑230V

Aparatura elektryczna

Bezgłośny przekaźnik półprzewodnikowy bezpotencjałowy. Lampy LED 230 V do 400 W, obciążenie żarówki 400 W, wyłącznik impulsowy z opóźnieniem wyłączenia z wczesnym ostrzeżeniem i przyciskiem stałego przełączania światła. Straty w trybie gotowości tylko 0,3 W. Do instalacji. Długość 45 mm, szerokość 45 mm, głębokość 18 mm. Napięcie zasilania, przełączania i sterowania 230 V. Przełączanie z zerowym przejściem. W przypadku awarii zasilania system jest odłączany w zaprogramowanej kolejności. W funkcji ER przekaźnik włącza się ponownie po przywróceniu zasilania, a wejście sterujące jest aktywne. Niedozwolone jest podawanie prądu lampy jarzeniowej na wejście sterujące. Z automatycznym elektronicznym wyłącznikiem przegrzania. Przy obciążeniu < 1 W GLE musi być włączony równolegle do obciążenia. Użyj górnego przełącznika obrotowego, aby wybrać wymaganą funkcję tego przełącznika impulsowego: ER = przekaźnik przełączający. ESV = przełącznik impulsowy. Ewentualnie z opóźnieniem wyłączenia, a następnie + stałe światło przycisku = ESV ze stałym światłem przycisku. + wczesne ostrzeżenie o wyłączeniu = ESV z wczesnym ostrzeżeniem o wyłączeniu. + stałe podświetlenie przycisku i wczesne ostrzeżenie o wyłączeniu = ESV ze stałym podświetleniem przycisku i wczesnym ostrzeżeniem o wyłączeniu. Dioda LED miga, gdy przełącznik obrotowy osiągnie nowy zakres ustawień, aby ułatwić znalezienie wymaganej pozycji. Dioda LED świeci na stałe, gdy przekaźnik jest włączony. Gdy przycisk stałego podświetlenia jest włączony, ustaw diodę LED na stałe podświetlenie, naciskając przycisk przez ponad 1 sekundę. Jest to sygnalizowane krótkim migotaniem diody LED. Po 2 godzinach światło stałe wyłączy się automatycznie lub może zostać wyłączone wcześniej poprzez krótkie naciśnięcie przycisku. Jeśli funkcja wczesnego ostrzegania o wyłączeniu jest włączona, światło zaczyna migotać na około 30 sekund przed upływem czasu. Powtarza się to trzykrotnie w malejących odstępach czasu. Podczas wczesnego ostrzeżenia o wyłączeniu światło można ponownie włączyć poprzez krótkie naciśnięcie przycisku. Jeśli włączone jest zarówno wczesne ostrzeżenie o wyłączeniu, jak i stałe światło przycisku, wczesne ostrzeżenie o wyłączeniu jest aktywowane przed automatycznym wyłączeniem stałego światła. Funkcja ESV na dolnym przełączniku obrotowym ustawia opóźnienie wyłączenia w zakresie od 2 do 120 minut. W ustawieniu nieskończonym normalna funkcja przełącznika impulsowego ES bez opóźnienia wyłączenia, bez stałego oświetlenia przycisku i bez wczesnego ostrzeżenia o wyłączeniu. W funkcji ER można ustawić czas czyszczenia po włączeniu w zakresie od 2 do 120 sekund. Po upływie czasu czyszczenia przekaźnik wyłącza się automatycznie. W ustawieniu nieskończonym domyślna funkcja przekaźnika ER bez czasu czyszczenia.
