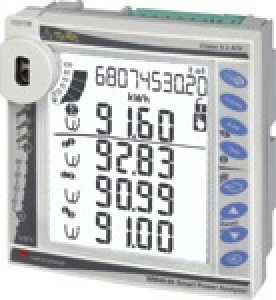

Analizator parametrów sieci 3‑fazowy 400/690V 1(2)A styki pomocnicze 100‑240V AC/DC WM40AV53H

Analizator parametrów sieci 3-fazowy 400/690V 1(2)A styki pomocnicze 100-240V AC/DC WM40AV53H

Trójfazowy analizator parametrów sieci WM40AV53H przeznaczony do monitoringu i analizy głównych wielkości elektrycznych w sieciach 400–690 V AC. Urządzenie służy do pomiaru energii, mocy oraz jakości zasilania w aplikacjach przemysłowych i komercyjnych.

Parametry techniczne

• Zakres napięć wejściowych: 400–690 V AC (bezpośredni pomiar).
• Wejścia prądowe: 3 kanały (pomiar z użyciem cęgów prądowych / adaptera cęgowego), nominalnie 1(2) A.
• Liczba kanałów wejść napięciowych: 4 (pomiar trójfazowy z punktami odniesienia).
• Mierzone wielkości: energia czynna, moc czynna, moc bierna, moc pozorna, współczynnik mocy, pomiary godzin pracy.
• Analiza harmonicznych: pomiary harmonicznych do 32. harmonicznej.
• Dokładność pomiaru: standardowe klasy dokładności stosowane w serii WM40 (np. ±0,2% dla pomiaru prądu/napięcia w oferowanych wariantach).
• Wyjścia i alarmy: styki pomocnicze do alarmów/sterowania (konfigurowalne), do 4 wymiennych alarmów oraz do 2 wyjść analogowych dostępnych w konfiguracjach.
• Komunikacja: protokoły MODBUS, BACnet, interfejsy RS232/RS485, Ethernet; konfigurowanie przez dedykowane oprogramowanie WM3040Soft.
• Wyświetlacz: cyfrowy LCD do prezentacji wartości bieżących i rejestrów energii.
• Funkcje dodatkowe: pomiar energii w taryfach, rejestr zdarzeń (do ~10 000 pozycji), możliwość konfiguracji układów zasilania.
• Montaż i ochrona: montaż na panelu; obudowa i konstrukcja przystosowane do pracy w warunkach instalacyjnych (stopień ochrony do IP65).

Zastosowanie

• Monitorowanie jakości zasilania i analiza harmonicznych w instalacjach przemysłowych.
• Rozliczenia energii i pomiar wielotarifowy w budynkach komercyjnych oraz obiektach użyteczności publicznej.
• Systemy zarządzania energią (EMS) oraz integracja z systemami SCADA za pomocą MODBUS/BACnet/Ethernet.
• Ochrona i sterowanie obwodów przy użyciu wyjść przekaźnikowych/styków pomocniczych do alarmów i automatyki lokalnej.
• Diagnostyka instalacji i analiza zużycia energii w zakładach produkcyjnych.
