Akcesoria instalacyjne

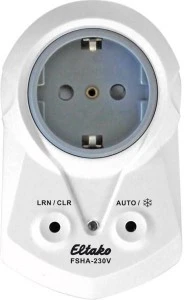

1 styk zwierny niebezpotencjałowy 10 A/250 V AC. Szyfrowana komunikacja radiowa, dwukierunkowa komunikacja radiowa i funkcja repeatera z możliwością włączenia. Straty w trybie czuwania wynoszą tylko 0,8 W. Wtyczka pośrednia do niemieckiego gniazdka z uziemieniem. Z podwyższoną ochroną przed dotknięciem. Napięcie zasilania i przełączania 230 V. Przełączanie styków w punkcie zerowym. W przypadku awarii napięcia zasilania stan przełączania pozostaje niezmieniony. Po przywróceniu napięcia zasilania następuje wyłączenie zgodnie z definicją. FSHA analizuje informacje z radiowych regulatorów temperatury lub czujników. Ewentualnie uzupełniony o styki okienno-drzwiowe, klamki okienne, czujniki ruchu i przyciski radiowe. Po podłączeniu należy poczekać na automatyczną krótką synchronizację, zanim podłączy się przełączane urządzenie. Można zaprogramować szyfrowane czujniki. Można włączyć dwukierunkową komunikację radiową i/lub funkcję repeatera. Każda zmiana stanu jest następnie potwierdzana telegramem radiowym. Ten telegram radiowy można zaprogramować w innych elementach wykonawczych i w sterowniku. FSHA działa jako regulator dwupunktowy: przy temperaturze rzeczywistej ≥ temperaturze zadanej urządzenie wyłącza się. Przy temperaturze rzeczywistej ≤ (temperatura zadana – histereza) urządzenie włącza się. Histereza jest ustawiona na 1°. Zasadniczo funkcja ochrony przed zamarzaniem jest aktywna. Gdy tylko temperatura rzeczywista spadnie poniżej 8°C, regulowana jest do 8°C. Dopóki jedno lub więcej okien jest otwartych, wyjście pozostaje wyłączone, o ile zaprogramowano styki okienne/drzwiowe lub klamki okienne. Ochrona przed zamarzaniem pozostaje jednak aktywna. Dopóki wszystkie zaprogramowane czujniki ruchu nie zgłoszą ruchu, urządzenie przełącza się w tryb obniżania temperatury, a temperatura zadana jest obniżana o 2°. Gdy czujnik ruchu ponownie zgłosi ruch, urządzenie przełącza się w tryb normalny. Jeśli zaprogramowano przycisk radiowy, 4 przyciski mają przypisane następujące funkcje: Prawy górny: tryb normalny (AUTO), można również aktywować za pomocą zegara sterującego. Prawy dolny przycisk: tryb obniżania temperatury w nocy o 4°, można również aktywować za pomocą zegara sterującego. Lewy górny przycisk: tryb obniżania temperatury o 2°. Lewy dolny przycisk: wyłączenie (aktywna ochrona przed zamarzaniem). Jeśli czujniki ruchu i przyciski radiowe są zaprogramowane jednocześnie, zawsze obowiązuje ostatnio odebrany telegram. W przypadku wykrycia ruchu czujnik ruchu wyłącza tryb obniżania temperatury wybrany za pomocą przycisku radiowego. Tryb awaryjny: Jeśli przez ponad 1 godzinę nie zostanie odebrany żaden telegram radiowy z czujnika temperatury, dioda LED zapala się i urządzenie przechodzi w tryb awaryjny. FSHA-230V włącza się cyklicznie na 4,5 minuty i wyłącza na 10,5 minuty. Po ponownym odebraniu telegramu radiowego dioda LED gaśnie i urządzenie automatycznie przechodzi z powrotem w tryb normalny. Dioda LED towarzyszy procesowi programowania i sygnalizuje polecenia sterujące radiowe krótkim miganiem podczas pracy.
