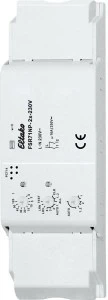

Przekaźnik impulsowy z 2 kanałami, każdy z 1 stykem zwiernym niebezpotencjałowym 16 A/250 V AC, lampy LED 230 V do 400 W, żarówki 2000 W. Ze sterowaniem scenami świetlnymi za pomocą komputera lub pilotów radiowych. Szyfrowana komunikacja radiowa, dwukierunkowa komunikacja radiowa i funkcja repeatera z możliwością włączenia. Straty w trybie czuwania tylko 0,8 W. Montaż w przewodzie zasilającym 230 V, na przykład w sufitach podwieszanych i oprawach oświetleniowych. Długość 166 mm, szerokość 46 mm i wysokość 31 mm. Z odciążką kabla. Maksymalny prąd jako suma obu styków 16 A. W przypadku awarii napięcia zasilania stan przełączania pozostaje niezmieniony. Po przywróceniu napięcia zasilania następuje wyłączenie zgodnie z definicją. Kanały można zaprogramować niezależnie od siebie jako kanały ES i/lub ER. Sterowanie scenami: za pomocą jednego z czterech sygnałów sterujących przycisku z podwójną klawiaturą zaprogramowanego jako przycisk sceniczny można włączać lub wyłączać kilka kanałów jednego lub kilku FSR71NP-2x dla każdej sceny. Polecenia centralne za pośrednictwem aplikacji są wysyłane za pomocą kontrolera. W tym celu należy zaprogramować jeden lub kilka FSR71NP-2x za pomocą odpowiedniej aplikacji. Za pomocą przełączników obrotowych zaprogramować przyciski i w razie potrzeby przetestować 2 kanały. W celu zapewnienia normalnego działania środkowy i dolny przełącznik obrotowy należy następnie ustawić w pozycji AUTO. W przypadku górnego przełącznika obrotowego należy w razie potrzeby ustawić dla wszystkich kanałów ten sam czas EW (0–120 sekund) dla przekaźników lub czas RV (0–120 minut) dla przełączników impulsowych. W przypadku programowania radiowych czujników ruchu i jasności FBH (master) i/lub FBH (slave) za pomocą górnego przełącznika obrotowego dla każdego kanału osobno ustawia się próg przełączania, przy którym włącza się lub wyłącza oświetlenie. Ustawienia górnego przełącznika obrotowego zgodnie z instrukcją obsługi. W przypadku programowania czujników jasności radiowych za pomocą górnego przełącznika obrotowego można osobno dla każdego kanału ustawić próg przełączania, przy którym oświetlenie włącza się lub wyłącza w zależności od jasności (od ok. 0 luksów w pozycji 0 do ok. 50 luksów w pozycji 120). Histereza około 300 luksów między włączeniem a wyłączeniem jest stała. Dodatkowo ustawiony czas RV nie jest brany pod uwagę. Dla każdego kanału można zaprogramować tylko jeden FBH (master) lub FAH. Jednak jeden FBH (master) lub FAH można zaprogramować w kilku kanałach. W przypadku zaprogramowania radiowych kontaktów okiennych FTK lub czujnika klamki okiennej FFG7B, za pomocą środkowego przełącznika obrotowego w pozycjach od AUTO 1 do AUTO 4 można ustawić różne funkcje i połączyć maksymalnie 116 FTK: AUTO 1 = okno zamknięte, następnie wyjście aktywne. AUTO 2 = okno otwarte, następnie wyjście aktywne. W pozycjach AUTO 3 i AUTO 4 czujniki FTK zaprogramowane na jednym kanale są automatycznie połączone. W przypadku AUTO 3 wszystkie czujniki FTK muszą być zamknięte, aby styk roboczy zamknął się (np. w celu sterowania klimatyzacją). W przypadku AUTO 4 wystarczy otwarte FTK, aby zamknąć styk roboczy (np. w celu wysłania sygnału alarmowego lub włączenia zasilania wyciągu kuchennego). Jedno lub więcej FTK można zaprogramować w kilku kanałach, aby umożliwić jednoczesne wykonywanie różnych funkcji dla każdego FTK. Po awarii zasilania połączenie zostaje przywrócone przez nowy sygnał FTK lub przy następnym komunikacie o stanie po 15 minutach. Dodatkowo ustawiony czas RV nie jest brany pod uwagę. Jeśli zaprogramowane są czujniki wody, za pomocą środkowego przełącznika obrotowego w pozycjach AUTO 1 do AUTO 4 można ustawić różne funkcje. AUTO 1 = brak wody, wtedy styk roboczy zamknięty. AUTO 2 = woda, wtedy styk roboczy zamknięty. W pozycjach AUTO 3 i AUTO 4 czujniki wody zaprogramowane na jednym kanale są automatycznie połączone. W przypadku AUTO 3 wszystkie czujniki wody muszą zgłaszać brak wody, aby styk roboczy zamknął się. Styk roboczy otwiera się, gdy czujnik wody zgłasza obecność wody. W trybie AUTO 4 styk roboczy zamyka się, gdy czujnik wody zgłasza obecność wody, a otwiera się dopiero wtedy, gdy wszystkie czujniki wody nie zgłaszają obecności wody. Dodatkowo ustawiony czas RV nie jest brany pod uwagę. Dioda LED pod górnym przełącznikiem obrotowym towarzyszy procesowi programowania zgodnie z instrukcją obsługi i podczas pracy sygnalizuje polecenia sterujące krótkim miganiem.
