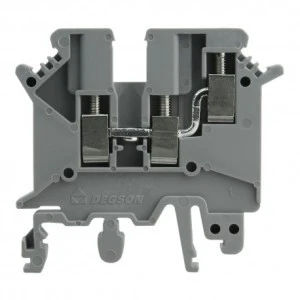

Złączka szynowa 2,5mm2 PC2.5 3-przewodowa
szara, zacisk śrubowy, UL
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii PC2.5 TW umożliwiają łączenie przewodów o przekroju 0.2 - 2,5mm2 (30 - 12 AWG) przy pomocy zacisków śrubowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Produktom zostały przyznane certyfikaty UL. Złączka szynowa 3-przewodowa 1-piętrowa umożliwia łączenie trzech przewodów na jednym biegunie.
➡️ Cechy złączki szynowej PC2.5 TW:
✔️ zaciski śrubowe
✔️ umożliwia łączenie trzech przewodów na jednym biegunie
✔️ napięcie znamionowe 400 V
✔️ prąd znamionowy 24 A
✔️ przekrój przewodów 0,2 - 2,5 mm2 (30 - 12 AWG)
✔️ certyfikacja UL (nr. E228872)
✔️ kolor szary
✔️ wysokiej jakości materiał
symbol PC2.5-TW-01P-11-00AH
typ złączka szynowa
liczba zacisków na piętro 3
ilość pięter 1
rodzaj śrubowa
kolor szara
zastosowanie połączenie przewodów
napięcie nominalne 400 V
natężenie nominalne 24 A
dla przewodów o przekroju 2,5 mm2
certyfikaty UL, VDE, CE
standard testowania EN60947-7-1： UL1059
spad 5,2 mm
liczba biegunów 1P
dane dotyczące badań UL1059 UL E228872
kategoria napięcia przepięciowego III
stopień zanieczyszczenia 3
grupa materiału I
napięcie impulsowe 6 kV
grupa materiału I
moment dokręcania śrub 0,5 Nm
grupa materiału I
znamionowa pojemność przyłączeniowa 30 - 12 AWG
dopuszczalny nacisk trwały 2 kg
rodzaj śrub M3
klasa palności UL94 V-0
dozwolona temperatura otoczenia -40~ +105
wilgotność względna 5% - 95%
standard inspekcji MIL-STD-105E II
AQL 0,65
materiał obudowy PA66, UL94V-0
materiał śrub miedź ocynkowana
materiał złącz miedź niklowana
zalecane ściągnięcie izolacji dla przewodu 7 - 8 mm
przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym.
przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym
dostępne akcesoria
pokrywa boczna
D-PC2.5
Etykiety znakujące
ZB5
Uchwyt końcowy
E-PC
(w naszej ofercie)
kod EAN 5907589333459
Rysunek wymiarowy
