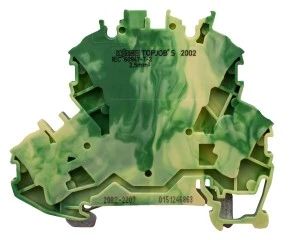

Złączka szynowa ochronna 2,5mm2 żółto-zielona 2002-2207 TOPJOBS
Złączka szynowa ochronna TOPJOBS 2002-2207 przeznaczona do rozdziału przewodów ochronnych PE/PEN na szynie DIN 35 mm; konstrukcja dwupoziomowa pozwala na połączenia z góry dla przewodów o przekroju 0,25–2,5 mm?.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm.
- Funkcja: złączka ochronna z funkcją PEN.
- Rodzaj połączenia: zacisk sprężynowy, połączenie od góry (top-entry).
- Przekrój przewodu: 0,25–2,5 mm? (jedno- i wielożyłowe).
- Liczba poziomów: 2; liczba zacisków na poziom: 2 (dwa stopnie połączeń).
- Wymiary: długość 70 mm, szerokość rastra 5,2 mm, wysokość przy najniższym sposobie montażu 52 mm.
- Materiał izolacyjny: tworzywo termoplastyczne, kolor zielono-żółty.
- Wymagana płytka zamykająca: tak (należy stosować zgodnie z instrukcją montażu).
Zastosowanie produktu
- Rozdział i łączenie przewodów ochronnych PE oraz przewodu PEN w rozdzielnicach i szafach sterowniczych.
- Montaż na szynach DIN 35 mm w instalacjach przemysłowych i budynkowych; stosowanie w instalacjach equipotential i uziemień.
- Połączenia wymagające szybkiego i pewnego mocowania przewodów bez użycia śrub (zacisk sprężynowy).
- Aplikacje, gdzie wymagane jest prowadzenie przewodów od góry (top-entry) oraz możliwość łączenia wielu przewodów w układach rozdziału ochronnego.
