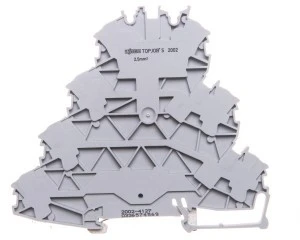

Złączka szynowa 4-pietrowa 7-zaciskowa 2,5mm2 L/L/L/PE szara 2002-4127 TOPJOBS
Modułowa złączka szynowa WAGO 2002-4127 przeznaczona do rozdziału potencjałów L1, L2, L3 oraz PE w instalacjach trójfazowych; konstrukcja 4-poziomowa z siedmioma zaciskami umożliwia zwarte prowadzenie przewodów w rozdzielnicach i panelach sterowniczych.
Cechy techniczne
- Napięcie znamionowe: 800 V
- Prąd znamionowy: 20 A (krótkotrwale 25 A)
- Wytrzymałość udarowa: 8 kV
- Liczba poziomów: 4; liczba zacisków łącznie: 7 (konfiguracja L/L/L/PE)
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (montaż narzędziowy i wtykowy)
- Materiały: element izolacyjny z poliamidu 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Zakresy przekrojów przewodów: przewód jednodrutowy 0,75–4 mm?; przewód linkowy z tulejką 0,75–4 mm?; linkowy bez tulejki 0,25–4 mm?; wielożyłowy 0,25–4 mm?
- Montaż: szyna DIN 35 mm; pozycja przyłączenia od góry
- Wymiary: szerokość rastra 5,2 mm; wysokość przy najniższym montażu 83,9 mm; długość 103,5 mm
- Przewidziana dla przewodów miedzianych
- Wewnętrzne piętra niezmostkowane; brak potrzeby płytki zamykającej; brak wykonania przeciwwybuchowego
Zastosowanie produktu
- Połączenia zasilania w silnikach elektrycznych i sterownikach trójfazowych
- Rozdzielnice i szafy sterownicze wymagające wydzielenia potencjałów L1/L2/L3/PE
- Panele rozdzielcze w zakładach przemysłowych i instalacjach maszynowych
- Montaż modułowy na szynie DIN35 w układach szynowych i szafach sterowniczych
- Aplikacje wymagające obsługi przewodów miedzianych w zakresie 0,25–4 mm? z szybkim przyłączem sprężynowym
