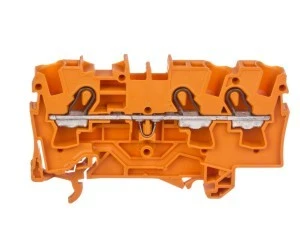

Złączka szynowa 3-przewodowa 4mm2 pomarańczowa 2004-1302 TOPJOBS
Trójpozycyjna złączka szynowa TOPJOBS serii 2004 przeznaczona do łączenia przewodów miedzianych w rozdzielnicach i szafach sterowniczych; typ połączenia: zacisk sprężynowy, montaż na szynie DIN 35 mm, pozycja przyłącza z góry.
Cechy techniczne
- Typ połączenia: zacisk sprężynowy (szybkie wprowadzanie przewodu, stały docisk)
- Liczba poziomów: 1; liczba zacisków na poziom: 3
- Prąd znamionowy In: 32 A
- Zakres przekrojów przewodów:
- przewód jednodrutowy: 0,05–6 mm?
- przewód linkowy bez tulejki: 0,05–6 mm?
- przewód linkowy z końcówką tulejkową: 0,75–4 mm?
- Montaż: szyna montażowa DIN 35 mm (wpięcie/snap-on)
- Wymiary: długość 65,5 mm; szerokość / rozstaw rastra 6,2 mm; wysokość przy najniższym sposobie montażu 32,9 mm
- Materiał izolacyjny: tworzywo termoplastyczne
- Kolor obudowy: pomarańczowy (identyfikacja funkcji obwodu)
- Pozycja połączenia: z góry (top entry)
- Wersja przeciwwybuchowa: dostępna wersja 'EEx e'
- Wymagana płytka zamykająca: tak
- Zakres temperatur pracy: -55°C do +85°C (zastosowania przemysłowe)
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze: łączenie obwodów zasilających i sygnałowych do 32 A
- Systemy automatyki przemysłowej: szybkie podłączanie przewodów z końcówkami tulejkowymi i bez nich
- Instalacje w strefach zagrożenia wybuchem przy użyciu wersji 'EEx e' (zgodnie z wymaganiami Ex dla komponentów)
- Modułowe panele przyłączeniowe i szyny magistralne wymagające gęstego rozstawu rastra 6,2 mm
- Aplikacje wymagające montażu na standardowej szynie DIN 35 mm oraz zastosowań przy zmiennych warunkach temperaturowych
