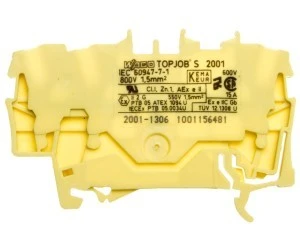

Złączka szynowa 3-przewodowa 1,5mm2 żółta TOPJOBS 2001-1306
Jednopoziomowa złączka szynowa TOPJOB S 2001-1306 przeznaczona do montażu na szynie DIN 35 mm, stosowana do łączenia trzech przewodów w instalacjach przemysłowych i urządzeniach elektrycznych, także w wykonaniu przeciwwybuchowym Ex e.
Cechy techniczne
- Typ: TOPJOB S, numer katalogowy 2001-1306; wykonanie jednopoziomowe, 3 zaciski na poziom.
- Rodzaj połączenia: zacisk sprężynowy (CAGE CLAMP® / system sprężynowy) — przewód podłączany od góry.
- Prąd znamionowy In: 18 A; napięcie znamionowe Ue: 800 V.
- Obsługiwane przekroje przewodów: przewód jednodrutowy 0,5 mm?; przewód linkowy z tulejką 0,75 mm?; przewód linkowy bez tulejki 0,25 mm?; przewody wielożyłowe 0,25 mm? (zgodnie z dokumentacją producenta dla poszczególnych metod podłączenia).
- Materiał elementu izolacyjnego: tworzywo termoplastyczne (poliamid PA66), klasa palności UL94 V0.
- Wymiary i montaż: szerokość rastra 4,2 mm, wysokość przy najniższym montażu 32,9 mm, długość 59,5 mm; montaż na szynie DIN 35 mm.
- Temperatura pracy: do 105 °C.
- Funkcjonalność: wewnętrzne piętra zmostkowane; wymagana płytka zamykająca; pozycja wejścia przewodu: od góry.
- Wykonanie przeciwwybuchowe: potwierdzone do zastosowań Ex e (wersja produktu odpowiednia do atmosfer potencjalnie wybuchowych).
Zastosowanie produktu
- Szafy rozdzielcze i panele sterownicze — łączenia sygnałowe i zasilające wymagające kompaktowego rastra 4,2 mm.
- Instalacje przemysłowe i urządzenia modulowe — łączenie trzech przewodów na poziom z użyciem zacisku sprężynowego.
- Aplikacje w obszarach z wymaganiami Ex e (strefy iskrobezpieczne) — zastosowanie w instalacjach wymagających wykonania przeciwwybuchowego.
- Rozwiązania wymagające montażu na szynie DIN 35 mm, gdzie ważne są niskie wymiary montażowe i klasa palności V0 materiału izolacyjnego.
