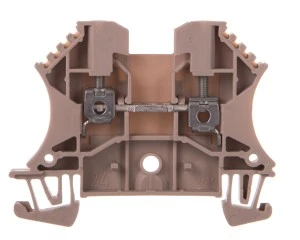

Złączka szynowa 2-przewodowa 2,5mm2 beżowa WDU2.5/BE 1020000000
Złączka WDU2.5/BE 1020000000 to przelotowa listwa zaciskowa z połączeniem śrubowym, przeznaczona do przyłączania przewodów o przekroju 0,5–2,5 mm². Jest projektowana do montażu na szynie DIN 35 mm i stosowana w rozdzielnicach oraz panelach sterowniczych dla sygnałów i niewielkich obciążeń mocy.
Cechy techniczne
- Liczba zacisków: 2 (1 poziom)
- Przekrój przewodu (jednodrutowy): 0,5–2,5 mm²
- Napięcie znamionowe: 600 V
- Prąd znamionowy In: 20 A
- Rodzaj połączenia: połączenie śrubowe (technologia kabłąka zaciskowego)
- Montaż: szyna montażowa DIN 35 mm, pozycja boczna przyłączenia
- Wymiary: szerokość/rastr 5,1 mm, długość 60 mm, wysokość przy najniższym montażu 46,5 mm
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Kolor: beżowy
- Wewnętrzne piętra zmostkowane: nie
- Wymagana płytka zamykająca: nie
- Zakres temperatur pracy: od -60 °C do +130 °C
- Zgodność materiałowa: zgodne z wymaganiami RoHS
Zastosowanie produktu
- Rozdzielnice przemysłowe i szafy sterownicze — łączenia sygnałowe i zasilające do 2,5 mm²
- Panele kontrolne i moduły I/O wymagające montażu na szynie DIN 35 mm
- Aplikacje komercyjne i przemysłowe, gdzie wymagane są kompaktowe, jednopoziomowe bloki zaciskowe o niskim rastrze
- Instalacje wymagające materiałów z klasą palności V0 i szerokim zakresem temperatur pracy
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy złączka wymaga stosowania płytki zamykającej?
Nie — dla wariantu WDU2.5/BE 1020000000 nie jest wymagana dodatkowa płytka zamykająca.
- Czy dostępna jest wersja przeciwwybuchowa (Ex-e) tego modelu?
Nie — wykonanie przeciwwybuchowe EEx e nie jest potwierdzone dla tego konkretnego wariantu WDU2.5/BE 1020000000.
