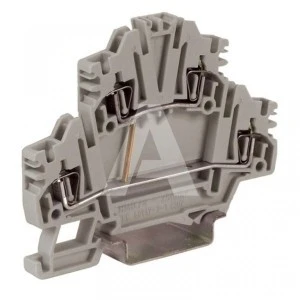

Złączka sprężynowa HMD.2N/CI/GR, połączona wewnętrznie, szara, 2‑piętrowa, 2,5 mm²
- Producent:CABUR
- Indeks producenta:HD450GR
- Indeks TIM:0001-00020-94232
- Kategoria:Złączki szynowe piętrowe
Cena:
Złącze sprężynowe 2,5 mm², HD450GR
Parametry:
- Typ złącza: 2-piętrowe
- Przekrój przyłączanego przewodu wielożyłowego [mm²]: 0,2..2,5
- Przekrój przyłączanego przewodu jednodrutowego [mm²]: 0,2..2,5
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]: 0,2..2,5
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]: 0,2..1,5
- Szerokość [mm]: 5,2
- Długość [mm]: 73
- Wysokość przy najniższym sposobie montażu [mm]: 59
- Długość odizolowania [mm]: 10
- Szerokość/rozmiar rastra [mm]: 5,2
- Kolor: Szary
- Materiał elementu izolacyjnego: Tworzywo termoplastyczne
- Prąd znamionowy In [A]: 24
- Prąd znamionowy po zamontowaniu mostka [A]: 24
- Napięcie znamionowe [V]: 630
- Znamionowe napięcie udarowe [kV]: 8
- Liczba poziomów: 2
- Wewnętrzne piętra zmostkowane: Tak
- Mostek 2-polowy: PTC/03/02
- Mostek 3-polowy: PTC/03/03
- Mostek 5-polowy: PTC/03/05
- Mostek 10-polowy: PTC/03/10
- Mostek 250 mm: PTC/03/00
- Pozycja połączenia: Skośny
- Płytka działowa: DFU/07
- Płytka końcowa: HDM/1/PT/GR
- Wymagana płytka zamykająca: Tak
- Rodzaj połączenia elektrycznego 1: Zacisk sprężynowy
- Rodzaj połączenia elektrycznego 2: Zacisk sprężynowy
- Sposób montażu: Szyna montażowa DIN TH-35 mm
- Zakres temperatury pracy [°C]: -40..100
- AWG: 26 - 14
- Gauge: B2
- Certyfikaty: UL;CE
- Stopień zanieczyszczenia: 3
- Klasa palności materiału izolacyjnego zgodna z UL94: V0
- Certyfikat ATEX: Tak
- Ilość sztuk w opakowaniu: 40
