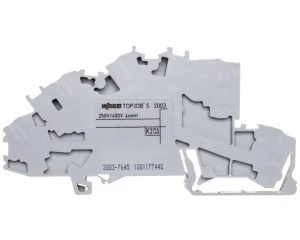

Złączka szynowa 3-pietrowa 2,5mm2 L/L/PE szara 2003-7645 TOPJOBS
Złączka piętrowa TOPJOB® S 2003-7645 przeznaczona do rozdziału i łączenia trzech potencjałów (L/L/PE) w instalacjach na szynie DIN 35 mm; stosowana w rozdzielnicach, panelach sterowniczych i aplikacjach przemysłowych wymagających modułowych bloków zaciskowych.
Cechy techniczne
- Typ: złączka 3-piętrowa L/L/PE, seria TOPJOB® S, nr wyrobu 2003-7645
- Napięcie znamionowe: 250 V; napięcie udarowe (impulsowe): 4 kV
- Prąd znamionowy In: 32 A
- Przekrój przyłączanego przewodu: 0,25–2,5 mm? (drut, linka, wielożyłowy bez tulejek)
- Rodzaj połączenia: zacisk sprężynowy; możliwość montażu narzędziowego oraz wtykowego
- Montaż: szyna montażowa DIN 35 mm; pozycja połączenia od góry
- Wymiary: szerokość/rastr 5,2 mm; długość 96 mm; wysokość przy najniższym sposobie montażu 42,5 mm
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne); klasa palności UL94 V0
- Zakres temperatur pracy: od -35 °C do 105 °C
- Funkcje: 3 potencjały, funkcja PE dostępna; brak funkcji N, brak rozłącznika testowego
- Wymagana płytka zamykająca: tak
Zastosowanie produktu
- Bloki zaciskowe w rozdzielnicach i szafach sterowniczych — łączenie przewodów fazowych i ochronnych
- Instalacje maszynowe i automatyka przemysłowa, gdzie wymagane są kompaktowe, piętrowe rozwiązania zaciskowe
- Panele sterownicze i modułowe systemy rozdziału zasilania montowane na szynę DIN 35 mm
- Zastosowania wymagające pracy w temperaturach od -35 °C do 105 °C oraz montażu z wykorzystaniem opcjonalnych płytek zamykających
