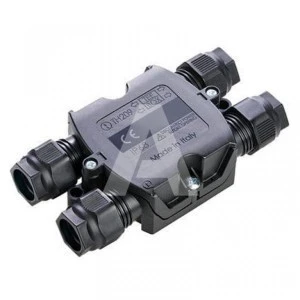

Złącze TEEBOX typu THB.209.A5A jest czterodrożnym rozgałęźnikiem typu "H" z wkładką 5P. Przeznaczone jest dla przekroju przewodu 4 mm², umożliwiając połączenia w obudowie ze złączem. Jego prąd znamionowy wynosi 16 A przy napięciu znamionowym 450 V.
Dane techniczne
CN
39269097
Badanie zagrożenia ogniowego złącza/wkładki
GWT960
Klasa palności złącza/wkładki
UL94 - V0
Materiał przepustu
TPE
Materiał złącza/wkładki
PA66 + GF
Rodzaj montażu obudowy (mocowania)
Przykręcane śrubami
Średnica przewodu
D7 - 14 / 7 - 14
Typ połączenia
Śrubowy
Bezhalogenowe
Tak
Wysokość [mm]
28
Głębokość [mm]
65
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rozmiary opakowania (szerokość) [mm]
600
Zakres temperatury [°C]
-40..125
Ciężar jednostkowy [g]
82,6
Materiał styku
CuZn
Prąd znamionowy [A]
16
Przekrój przewodu (linka) [mm²]
0,5..4
Liczba połączeń
5
Materiał śruby
Stal
Badanie zagrożenia ogniowego obudowy
GWT 850
Ilość sztuk w opakowaniu
100
Materiał obudowy
Poliamid PA66
Materiał uszczelki
SEBS
Normy
EN 60998-1:2004
Rodzaj pakowania
Niezłożone
Typ obudowy
Obudowa z dławikami typ H 4 wejścia
Zasada działania
Rozgałęźnik typ H
Połączenie
Nierozłączne
Szerokość [mm]
108
Stopień ochrony (IP)
IP68
Temperatura testowa [°C]
85
Rozmiary opakowania (długość) [mm]
400
Bezsilikonowy
Tak
Rozmiary opakowania (wysokość) [mm]
270
Rozmiar gwintu
M3
Przekrój przewodu [mm²]
4
Napięcie znamionowe [V]
450
Do przewodów linkowych
Tak
