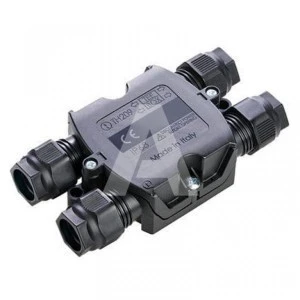

Złącze TEEBOX model THB.209.A4A jest przeznaczone dla przewodów o przekroju 4 mm². Urządzenie umożliwia połączenia z prądem znamionowym do 24 A i napięciem znamionowym 450 V. Oferuje stopień ochrony IP68, co wskazuje na pełną odporność na pył i zanurzenie w wodzie.
Dane techniczne
CN
85369010
Badanie zagrożenia ogniowego złącza/wkładki
GWT960
Klasa palności złącza/wkładki
UL94 - V0
Materiał przepustu
TPE
Materiał złącza/wkładki
PA66 + GF
Rodzaj montażu obudowy (mocowania)
Przykręcane śrubami
Średnica przewodu
D7 - 14 / 7 - 14
Typ połączenia
Śrubowy
Bezhalogenowe
Tak
Wysokość [mm]
28
Głębokość [mm]
65
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rozmiary opakowania (szerokość) [mm]
600
Zakres temperatury [°C]
-40..125
Ciężar jednostkowy [g]
98,9
Materiał styku
CuZn
Prąd znamionowy [A]
24
Przekrój przewodu (linka) [mm²]
0,5..4
Liczba połączeń
4
Materiał śruby
Stal
Badanie zagrożenia ogniowego obudowy
GWT 850
Ilość sztuk w opakowaniu
100
Materiał obudowy
Poliamid PA66
Materiał uszczelki
SEBS
Normy
EN 60998-1:2004
Rodzaj pakowania
Niezłożone
Typ obudowy
Obudowa z dławikami typ H 4 wejścia
Zasada działania
Rozgałęźnik typ H
Połączenie
Nierozłączne
Szerokość [mm]
108
Stopień ochrony (IP)
IP68
Temperatura testowa [°C]
85
Rozmiary opakowania (długość) [mm]
400
Bezsilikonowy
Tak
Rozmiary opakowania (wysokość) [mm]
270
Rozmiar gwintu
M3
Przekrój przewodu [mm²]
4
Napięcie znamionowe [V]
450
Do przewodów linkowych
Tak
Dane logistyczne
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaTechno s.r.l.
Adres pocztowyVia Bancora e Rimoldi 27, 22070 GUANZATE
