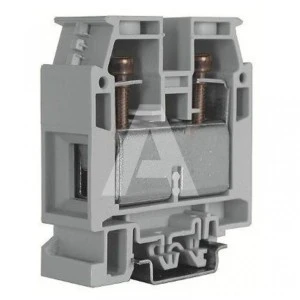

Złącze śrubowe 70 mm², CB810GR
Parametry:
- Typ złącza: Pojedyncze
- Przekrój przyłączanego przewodu wielożyłowego [mm²]: 1,5..95
- Przekrój przyłączanego przewodu jednodrutowego [mm²]: 1..95
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]: 1,5..95
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]: 1,5..70
- Szerokość [mm]: 20,5
- Długość [mm]: 62
- Wysokość przy najniższym sposobie montażu [mm]: 71
- Długość odizolowania [mm]: 26
- Szerokość/rozmiar rastra [mm]: 20,5
- Kolor: Szary
- Materiał elementu izolacyjnego: Tworzywo termoplastyczne
- Prąd znamionowy In [A]: 192
- Prąd znamionowy po zamontowaniu mostka [A]: 192
- Napięcie znamionowe [V]: 800
- Standardowa wartość momentu obrotowego dokręcania [Nm]: 3
- Maksymalna wartość momentu obrotowego dokręcania [Nm]: 8
- Znamionowe napięcie udarowe [kV]: 8
- Liczba poziomów: 1
- Liczba zacisków na poziom: 2
- Mostek przełączalny (rozłączny): POS/08
- Mostek wielopolowy PMP 250 mm: PMP/08
- Mostek 2-polowy: POF/08
- Śruby i tuleje do mostka PMP: CMP/08
- Pozycja połączenia: Z boku/boczny
- Płytka działowa: DFU/4
- Płytka końcowa: CB70/PT(Ex)i
- Wymagana płytka zamykająca: Tak
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
- Sposób montażu: Szyna DIN/G TH35/G32
- Zakres temperatury pracy [°C]: -40..100
- Tabliczka ostrzegawcza: TUM/08
- AWG: 12 - 4
- Gauge: B11
- Certyfikaty: UL;CE
- Stopień zanieczyszczenia: 3
- Klasa palności materiału izolacyjnego zgodna z UL94: V0
- Certyfikat ATEX: Tak
- Ilość sztuk w opakowaniu: 40
