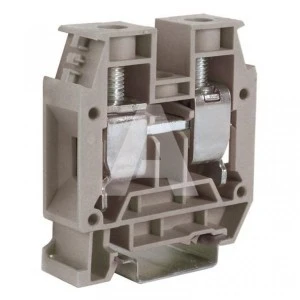

Złącze śrubowe 35 mm², CBC35GR
Parametry:
- Typ złącza: Pojedyncze
- Przekrój przyłączanego przewodu wielożyłowego [mm²]: 2,5..50
- Przekrój przyłączanego przewodu jednodrutowego [mm²]: 2,5..50
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]: 2,5..50
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]: 2,5..35
- Szerokość [mm]: 56
- Długość [mm]: 16
- Wysokość przy najniższym sposobie montażu [mm]: 63
- Długość odizolowania [mm]: 18
- Szerokość/rozmiar rastra [mm]: 56
- Kolor: Szary
- Materiał elementu izolacyjnego: Tworzywo termoplastyczne
- Prąd znamionowy In [A]: 134
- Prąd znamionowy po zamontowaniu mostka [A]: 125
- Maksymalny prąd [A]: 134
- Napięcie znamionowe [V]: 1000
- Standardowa wartość momentu obrotowego dokręcania [Nm]: 2,5
- Maksymalna wartość momentu obrotowego dokręcania [Nm]: 5
- Znamionowe napięcie udarowe [kV]: 12
- Liczba poziomów: 1
- Liczba zacisków na poziom: 2
- Mostek wielopolowy PMP 250 mm: PMP/06
- Mostek 2-polowy: POF/06
- Śruby i tuleje do mostka PMP: CMP/06
- Pozycja połączenia: Z boku/boczny
- Płytka działowa: DFU/5
- Płytka końcowa: CBC.35/PT/GR
- Wymagana płytka zamykająca: Tak
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
- Sposób montażu: Szyna montażowa DIN TH-35 mm
- Zakres temperatury pracy [°C]: -40..100
- Tabliczka ostrzegawcza: TUM/06
- AWG: 20 - 1
- Gauge: B9
- Certyfikaty: UL;CE
- Stopień zanieczyszczenia: 3
- Klasa palności materiału izolacyjnego zgodna z UL94: V0
- Certyfikat ATEX: Tak
- Ilość sztuk w opakowaniu: 50
