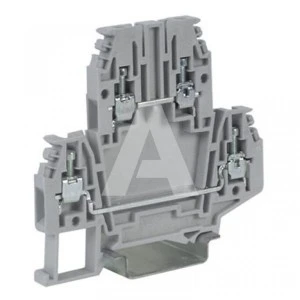

Złącze śrubowe 2,5 mm², DB100GR
Parametry:
- Typ złącza: 2-piętrowe
- Przekrój przyłączanego przewodu wielożyłowego [mm²]: 0,2..4
- Przekrój przyłączanego przewodu jednodrutowego [mm²]: 0,2..4
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]: 0,2..4
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]: 0,2..2,5
- Szerokość [mm]: 5
- Długość [mm]: 70
- Wysokość przy najniższym sposobie montażu [mm]: 66
- Długość odizolowania [mm]: 9
- Szerokość/rozmiar rastra [mm]: 5
- Kolor: Szary
- Materiał elementu izolacyjnego: Tworzywo termoplastyczne
- Prąd znamionowy In [A]: 27
- Prąd znamionowy po zamontowaniu mostka [A]: 24
- Maksymalny prąd [A]: 27
- Napięcie znamionowe [V]: 630
- Standardowa wartość momentu obrotowego dokręcania [Nm]: 0,4
- Maksymalna wartość momentu obrotowego dokręcania [Nm]: 0,8
- Znamionowe napięcie udarowe [kV]: 8
- Liczba poziomów: 2
- Liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: Nie
- Mostek 2-polowy: PTC/2/02
- Mostek 3-polowy: PTC/2/03
- Mostek 5-polowy: PTC/2/05
- Mostek 10-polowy: PTC/2/10
- Mostek 250 mm: PTC/2/00
- Pozycja połączenia: Z boku/boczny
- Płytka działowa: DFU/7
- Płytka końcowa: DBC/PT/GR
- Wymagana płytka zamykająca: Tak
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
- Sposób montażu: Szyna montażowa DIN TH-35 mm
- Zakres temperatury pracy [°C]: -40..100
- AWG: 28 - 12
- Gauge: A3
- Certyfikaty: UL;CE
- Stopień zanieczyszczenia: 3
- Klasa palności materiału izolacyjnego zgodna z UL94: V0
- Certyfikat ATEX: Tak
- Ilość sztuk w opakowaniu: 120
