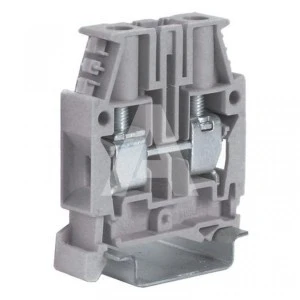

Złącze śrubowe 10 mm², CBC10GR
Parametry:
- Typ złącza: Pojedyncze
- Przekrój przyłączanego przewodu wielożyłowego [mm²]: 1,5..16
- Przekrój przyłączanego przewodu jednodrutowego [mm²]: 1,5..16
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]: 1,5..16
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]: 1,5..10
- Szerokość [mm]: 10
- Długość [mm]: 44
- Wysokość przy najniższym sposobie montażu [mm]: 52
- Długość odizolowania [mm]: 12
- Szerokość/rozmiar rastra [mm]: 10
- Kolor: Szary
- Materiał elementu izolacyjnego: Tworzywo termoplastyczne
- Prąd znamionowy In [A]: 85
- Prąd znamionowy po zamontowaniu mostka [A]: 57
- Maksymalny prąd [A]: 70
- Napięcie znamionowe [V]: 1000
- Standardowa wartość momentu obrotowego dokręcania [Nm]: 1,2
- Maksymalna wartość momentu obrotowego dokręcania [Nm]: 1,9
- Znamionowe napięcie udarowe [kV]: 12
- Liczba poziomów: 1
- Liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: Tak
- Mostek 2-polowy: PTC/10/02
- Mostek 3-polowy: PTC/10/03
- Mostek 5-polowy: PTC/10/05
- Mostek 10-polowy: PTC/10/010
- Mostek 250 mm: PTC/10/00
- Pozycja połączenia: Z boku/boczny
- Płytka działowa: DFU/4
- Płytka końcowa: CBC.2-10/PT/GR
- Wymagana płytka zamykająca: Tak
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
- Sposób montażu: Szyna montażowa DIN TH-35 mm
- Zakres temperatury pracy [°C]: -40..100
- AWG: 14 - 6
- Gauge: B6
- Certyfikaty: UL;CE
- Stopień zanieczyszczenia: 3
- Klasa palności materiału izolacyjnego zgodna z UL94: V0
- Certyfikat ATEX: Tak
- Ilość sztuk w opakowaniu: 100
