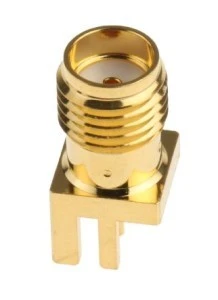

Złącze koncentryczne, 50, 0 to 18GHz, Żeński, Lutowane, Montaż na krawędzi

Typ złącza koncentrycznego = Złącze SMA
Typ montażu = Montaż na krawędzi
Impedancja = 50
Metoda zakończenia = Lutowane
Typ obudowy = Prosty
Rozmiar = Subminiaturowe
Przegroda czołowa = Nie
Częstotliwość pracy = 0 to 18GHz
Pokrycie obudowy = Złoto
Biegunowość = Normalny
Materiał styków = Miedź berylowa
Pokrycie styku = Złoto

Zakończenie RS PRO SMA PCB. Złącze SMA, znane z zaufanych marek RS PRO, jest solidnym i niezawodnym rozwiązaniem do połączeń RF i ma zasięg częstotliwości DC-18 GHz. Jest to mocowanie obrzeża, tak zwane, ponieważ jest ono przeznaczone do wydajnego montażu na krawędzi płytki drukowanej. Dzięki pozłacanym kontaktom z brązu berylowego ten wysokiej klasy wyrzutnik końcówek SMA zapewnia wysokiej jakości połączenie sygnałowe. Numer katalogowy ; 526-5757 526-5757 jest kwadratem 9,52 x 9,52 mm i może pomieścić płytkę drukowaną o grubości 1,7 mm Numer katalogowy ; 526-5763 526-5763 to kwadrat 9,52 x 9,52 mm i mieści 1,2 mm grubości płytki drukowanej Numer katalogowy ; 526-5785 526-5785 to kwadrat 6,35 x 6,35 mm, który może pomieścić płytkę drukowaną o grubości 1,57 mm Numer ewidencyjny ; 526-5791 526-5791 to kwadrat 6,35 x 6,35 mm, który akceptuje płytki o grubości 1,2 mm Charakterystyka i zalety Launcher SMA Jack Subminiaturowe gniazdo koncentryczne RF Złoty korpus i styk Izolator teflonowy Impedancja 50 omów Zastosowania To gniazdo SMA jest przeznaczone do zasilania od DC do 18 GHz i jest przeznaczone do podłączenia do odpowiednich zestawów kabli koncentrycznych, a wtyki SMA są zabezpieczone wkrętami. Złącze to zazwyczaj jest używane w systemach z anteną Wi-Fi. To gniazdo do montażu krawędziowego jest przeznaczone do zastosowania w instalacjach typu płytka-do-płytki i może być zabezpieczone i przylutowane w celu zapewnienia solidnego połączenia. Dlaczego RS PRO? RS PRO to nasza oferta marek i oferuje szeroki wybór wysokiej jakości, korzystnych produktów, oferujących większy wybór. Każdy element każdego produktu RS PRO, zaufany przez inżynierów z całego świata, został poddany rygorystycznym testom w odniesieniu do wymagających standardów branżowych. Otrzymuje on certyfikat RS PRO Seal of Approval tylko wtedy, gdy jesteśmy pewni jego wyjątkowej jakości, co oznacza, że również możesz być pewnym. Nasza oferta złączy zawiera wtyczki, gniazda i narzędzia dostosowane do każdej instalacji.
