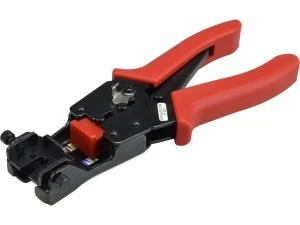

Zaciskarka do terminowania modułów Molex

Narzędzie do terminowania modułów DataGate™ ułatwia zarabianie modułu i skraca czas potrzebny do wykonania tej czynności do minimum.

Narzędzie do terminowania modułów DataGate™ ułatwia zarabianie modułu. Podczas jednego cyklu ściśnięcia narzędzia zarabiamy wszystkie 8 przewodników dzięki czas zarabiania jest skrócony do minimum. Narzędzie ułatwia ułożenie przewodników w szczelinach złącza IDC, wciska 8 przewodników jednocześnie oraz przycina wystające przewodniki dzieki czemu po wyjęciu moduł należy jedynie wcisnąć nakładkę złącza IDC oraz wpiąć moduł w panel lub gniazdko.

Cechy i zalety:

• Narzędzie dedykowane do zarabiania złącz DataGate™ oraz MODClip™
• Maksymalnie skraca czas zarabiania modułu
• Wciska oraz przycina osiem przewodników w złącze IDC
• Oferta dotyczy tylko zaciskarki, głowicę należy zakupić osobno (jest dostępna na naszej stronie)

Dane techniczne:

• Materiał narzędzia: Stal wysokowęglowa
• Materiał głowicy roboczej: Stop Zamak 3
• Materiał ostrza: Stal wysokowęglowa
• Żywotność narzedzia: 1000 cykli
• Materiał rękojeści: Kauczuk wysokoplastyczny
• Obsługiwane średnice przewodników: 24-23AWG (drut)
• Wymiary: 200 x 73 mm
• Waga: 410 g

Sposób użycia

Użytkowanie narzędzia jest niezwykle proste. Przygotowany wcześniej kabel (powłoka zewnętrzna zdjęta na długości ok.5 cm, cztery pary rozdzielone na boki) umieszczamy w szczelinie narzędzia. Moduł DataGate należy umieścić w głowicy, osiem przewodników należy umieścić w szczelichach złącza IDC zgodnie z przyjętą sekwencją terminowania 568A lub 568B. Głowicę roboczą należy obrócić o 180 stopni w stronę matrycy dociskowej oraz ścisnąć narzędzie. W jednym ruchu osiem przewodników zostanie wciśniętych w złącze IDC oraz przyciętych na równo z modułem. Aby zarabiać moduły DataGate należy zakupić narzędzie do zarabiania modułów oraz głowicę roboczą do zarabiania nieekranowanych modułów Data Gate (31.0012 – dostępne na innej naszej stronie) lub ekranowanych kat. 6A (31.0013 – dostępne na innej naszej stronie). Głowicę mocuje się w narzędziu przy pomocy dwóch śrub z łbem przystosowanym do klucza heksagonalnego (klucz w zestawie z głowicą).
