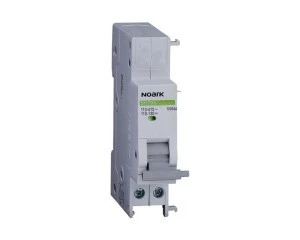

Wyzwalacz napięciowy (wzrostowy) jest wykorzystywany do zdalnego wyzwalania wyłączników nadprądowych, przez podanie napięcia na cewkę wyzwalacza.
Parametry ogólne:
Z jednym wyłącznikiem Ex9B można łączyć dwie jednostki wyzwalaczy (wzrostowych, podnapięciowych, nadnapięciowych)
Możliwe dowolne kombinacje wyzwalaczy
Wyzwalacze montowane są do wyłącznika z jego lewej strony
W przypadku montażu styku pomocniczego, wyzwalacz montowany jest pomiędzy stykiem pomocniczym a wyłącznikiem
Po podaniu napięcia, wyłączają wyłącznik
PARAMETRY PRODUKTU:
EAN: 8592765005458
Oznaczenie handlowe: 100544
Rodzaj: wyzwalacze wzrostowe
Napięcie znamionowe: 110-415 V AC, 110-130 V DC
Liczba biegunów: 1Z
Liczba modułów 18mm: 1
Rodzaj zestyku: 1 przełączny (CO)
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 4 kV
Znamionowe napięcie izolacji Ui: 500 V
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zacisk szynowy/windowy
Maks. przekrój przewodów podłączeniowych: 6 mm²
Moment dokręcający: 0,8-1 Nm
Stopień ochrony: IP20
Normy: IEC/EN 60947-5-1, dyrektywa 2014/35/EU, Dyrektywa 2011/65/UE
