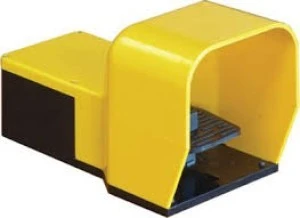

Wyłącznik nożny pojedynczy z osłoną z tworzywa zestyki migowe 1Z 1R KG200S11

Wyłączniki nożne serii KG... i KR… stosowane są do sterowania maszyn i urządzeń tak, by operator miał wolne ręce podczas pracy. Trwałość metalowej i plastikowej obudowy oraz szeroki asortyment wersji zapewniają odpowiednie rozwiązanie do każdej aplikacji.

Główne cechy:

– wersja z tworzywa termoplastycznego lub metalu.

Plastikowa lub metalowa obudowa nadaje wyłącznikowi nożnemu odpowiednią odporność, do instalacji we wszelkich warunkach otoczenia.

– wersje w komplecie z pokrywą ochronną pedału i bez.

Pokrywa zapewnia ochronę przed przypadkowym uruchomieniem pedału spowodowanym upadkiem na pedał ciężkiego przedmiotu, innym wstrząsem lub wibracjami. Typ bez pokrywy zapewnia z kolei stały dostęp do pedału i jest preferowany tam, gdzie najważniejszą operacją jest zatrzymanie maszyny.

– wersje z dźwignią bezpieczeństwa.

Mechanizm zabezpieczający uniemożliwia niezamierzone uruchomienie pedału i wyklucza wciśnięcie pedału, gdy stopa operatora nie jest dokładnie umiejscowiona.

– stabilna podstawa pedału.

Wyłącznik nożny wyposażony jest w gumową stopę i wzmocnioną metalem podstawę, co zapewnia stabilną pozycję, zapobiega ślizganiu się i umożliwia niezawodne i bezpieczne działanie.

Charakterystyka robocza

– trwałość mechaniczna: >10 milionów cykli

– znamionowy prąd termiczny umowny Ith: 10A

– oznaczenie według IEC/EN/BS 60947-5-1: A600 Q600 typ KG; A300 Q300 typ KR

– znamionowe napięcie izolacji Ui: 690VAC typ KG; 440VAC typ KR

– znamionowe napięcie udarowe wytrzymywane Uimp: 6kV typ KG; 4kV typ KR

– klasa izolacji II (tylko dla KG)

– rezystancja styków: <10mΩ

– zabezpieczenie zwarciowe: bezpiecznik 10A gG

– podłączenie przewodów: samozwalniający zacisk śrubowy

– obudowa:

• KG: samogasnący termoplastyczny polimer o podwójnej izolacji

• KR: stop aluminium i cynku

– wejście przewodów: M20

– moment obrotowy dokręcania styków: 0,8Nm

– przekrój przewodów: 1 lub 2 przewody, maksymalnie 2,5mm2 (każdy pedał)

– warunki otoczenia:

• temperatura pracy: -25...+70°C

• temperatura składowania: -40...+70°C

• stopień zanieczyszczenia: 3

– stopień ochrony:

• IP20 dla zacisków

• IP54 dla obudowy

• IP65 dostępne na zamówienie (dodać literę S na końcu kodu zamówienia: KG100S11S)
