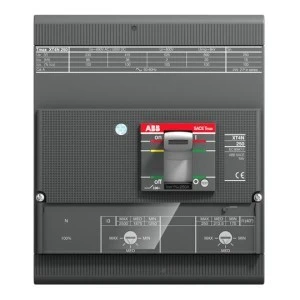

Wyłącznik mocy 4P 250A 50kA XT4S 250 z wyzwalaczem TMA 250-2500 4p F F InN=100 1SDA068331R1
Czterobiegunowy wyłącznik mocy XT4S 250 z elektronicznym wyzwalaczem TMA 250-2500 przeznaczony do stosowania w rozdziale energii i ochronie obwodów zasilających. Urządzenie służy do łączenia i zabezpieczania obwodów prądu przemiennego i stałego w aplikacjach przemysłowych i budynkowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 250 A.
- Liczba biegunów: 4.
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 50 kA; zdolność łamania do 85 kA dla wybranych napięć AC oraz 50 kA dla DC.
- Wyzwalacz: TMA 250-2500 (wbudowany układ wyzwalający zgodny z nazwą produktu).
- Zakres nastawy wyzwalacza przeciążeniowego: 175 A.
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 1250 A.
- Czas otwarcia: 30 ms.
- Brak styków pomocniczych: 0 zwiernych, 0 rozwiernych, 0 przełącznych.
- Wskaźnik wyłączenia: tak.
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak.
- Montaż: nieprzeznaczony do montażu na szynie DIN (przeznaczony do montażu na płycie/gniazdzie odpowiednim dla serii).
- Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym; brak wyzwalacza podnapięciowego.
- Wymiary (S x W x G): 140 x 160 x 82,5 mm; masa netto: 3,5 kg.
- Standardy techniczne: konstrukcja zgodna z wymaganiami urządzeń łączeniowych niskiego napięcia (informacja techniczna z dokumentacji producenta).
Zastosowanie produktu
- Główne pola rozdzielnic i rozdzielnie energetyczne — ochrona i selektywne odłączanie obwodów zasilających.
- Aplikacje przemysłowe z potrzebą dużej zdolności łączeniowej (motoryzacja, maszyny i linie produkcyjne, zasilanie maszyn).
- Systemy zasilania rezerwowego i UPS wymagające niezawodnego wyłącznika mocy o określonej charakterystyce zwarciowej.
- Zastosowania modułowe w szafach sterowniczych i rozdzielnicach, gdzie wymagane są wyzwalacze typu TMA i możliwość dodania opcjonalnego napędu silnikowego.
