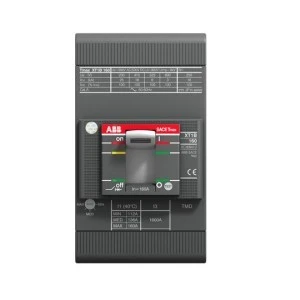

Wyłącznik mocy 3P 25A 25kA XT1C 160 z wyzwalaczem TMD 25-450 3p F F 1SDA067391R1
Trójbiegunowy wyłącznik mocy SACE XT1C 160 z termomagnetycznym wyzwalaczem TMD 25–450 przeznaczony do ochrony i rozłączania obwodów niskiego napięcia w rozdzielniach przemysłowych i budynkowych.
Cechy techniczne
- Typ: wyłącznik mocy 3P z wyzwalaczem termomagnetycznym TMD (zakres nastawy 25–450 A).
- Znamionowy prąd: 160 A (wersja XT1C 160).
- Znamionowe napięcie pracy: do 690 V AC; częstotliwość 50/60 Hz.
- Zdolność zwarciowa łączeniowa lcu: 25 kA przy 400 V, 50 Hz.
- Liczba biegunów: 3; wskaźnik wyłączenia zintegrowany.
- Połączenia: złącza śrubowe, rekomendowany moment dokręcania 6 N·m.
- Wymiary: szer. 130 mm × wys. 70 mm × gł. 76,2 mm.
- Funkcje dodatkowe: opcjonalny napęd silnikowy dostępny; brak wbudowanego napędu silnikowego, brak zintegrowanego zabezpieczenia przed zwarciem doziemnym i brak wyzwalacza podnapięciowego.
- Liczba styków pomocniczych: brak styków zwiernych, rozwiernych i przełącznych w standardowej konfiguracji.
- Przeznaczenie montażowe: urządzenie zaprojektowane do montażu panelowego/rozłącznikowego (nie do montażu bezpośrednio na szynie DIN).
Zastosowanie produktu
- Rozdzielnice niskiego napięcia w instalacjach przemysłowych, komercyjnych i budynkach użyteczności publicznej.
- Ochrona głównych obwodów zasilających i zabezpieczenie przed przeciążeniami oraz zwarciami w sieciach trójfazowych do 690 V.
- Aplikacje wymagające zdolności łączeniowej 25 kA przy 400 V, np. główne łącza rozdzielni.
- Systemy sterowania i zdalnej eksploatacji z użyciem opcjonalnego napędu silnikowego.
- Zastosowania wymagające kompaktowego wyłącznika mocy o wymiarach dostosowanych do zabudowy modułowej w szafach rozdzielczych.
