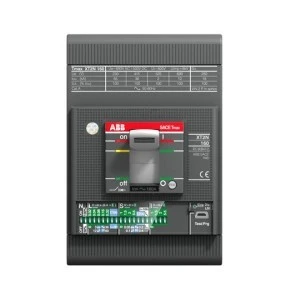

Wyłącznik mocy 3P 160A 50kA XT2S 160 z wyzwalaczem Ekip LS/I In=160A 3p F F 1SDA067804R1
Automatyczny wyłącznik mocy 3-biegunowy XT2S 160 z elektronicznym wyzwalaczem Ekip LS/I, zaprojektowany do łączenia i ochrony obwodów zasilających o znamionowym prądzie ciągłym 160 A. Przeznaczony do użycia w rozdzielnicach przemysłowych i aplikacjach wymagających zdolności łączeniowej do 50 kA.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 160 A
- Liczba biegunów: 3 (3P)
- Znamionowa zwarciowa zdolność łączeniowa Lcu przy 400 V, 50 Hz: 50 kA
- Wyzwalacz: elektroniczny Ekip LS/I (praca w AC), typ charakterystyki: F
- Zakres nastawy wyzwalacza przeciążeniowego: 64 A
- Zakres nastawczy wyzwalacza zwarciowego (zwłocznego i bezzwłocznego): do 160 A
- Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych): 0
- Wskaźnik wyłączenia: tak
- Obudowa stała, zaciski czołowe; konstrukcja przystosowana do montażu panelowego (nie na szynie DIN)
- Brak zintegrowanego zabezpieczenia przeciwzwarciowego doziemnego i brak wyzwalacza podnapięciowego
- Opcjonalny napęd silnikowy dostępny (możliwość dokupienia)
- Wymiary (S × W × G): 130 × 82,5 × 90 mm; masa: 1,4 kg
- Recyklingowalność materiałowa: 55,70%
- Zaprojektowany zgodnie z założeniami norm stosowanych dla wyłączników mocy niskiego napięcia (m.in. IEC 60947-2)
Zastosowanie
- Główne i sekcyjne obwody rozdzielnic przemysłowych oraz komercyjnych
- Ochrona zasilania silników i linii zasilających w instalacjach przemysłowych
- Aplikacje wymagające wysokiej zdolności łączeniowej do 50 kA (łączenie zwarć krótkotrwałych)
- Systemy z elektroniką sterującą wymagające precyzyjnego ustawienia wyzwalaczy przeciążeniowych i zwarciowych
