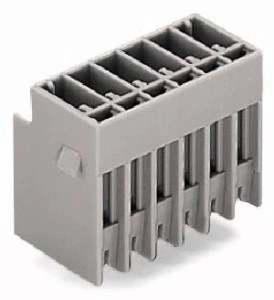

Wtyk X-COM 15-biegunowy szary raster 5mm 769-645 /25szt./
Wtyk X-COM 15-biegunowy to wolne złącze montowane na płytce drukowanej; stosowany do lutowanego połączenia sygnałowego i zasilającego w aplikacjach przemysłowych i automatyce. Raster 5 mm oraz kąt 90° umożliwiają pionowy montaż komponentów i modułów.
Cechy techniczne
- Liczba styków: 15
- Raster / odstępy między stykami: 5 mm
- Napięcie znamionowe: 250 V
- Prąd znamionowy In: 32 A
- Długość pinów: 3,6 mm
- Rodzaj styku: pin / sztyft, rodzaj połączenia: połączenie lutowane (łącznik elastyczny)
- Sposób mocowania: lutowanie; sposób mocowania PCB: styk połączeniowy
- Materiał elementu izolacyjnego: tworzywo termoplastyczne, kolor obudowy: szary
- Pokrycie styków: cyna
- Klasa palności materiału izolacyjnego zgodna z UL94: V0
- Znamionowe napięcie udarowe: 4 kV
- Temperatura otoczenia / zakres temperatur pracy: -35 °C
- Stopień zanieczyszczenia: 3
- Odpowiedni do płytki o grubości: 1,5 mm; kąt płytka drukowana / wtyk: 90° (pionowo do góry)
- Rodzaj banderolowania: brak; opakowanie: pudełko
Zastosowanie produktu
- Połączenia sygnałowe i zasilające na płytkach PCB w urządzeniach przemysłowych
- Szafy sterownicze i panele montażowe wymagające wyprowadzeń 90°
- Moduły automatyki, płyty I/O oraz systemy pomiarowe
- Projekty wymagające lutowanego, trwałego połączenia i odporności na udary napięciowe
- Aplikacje, gdzie wymagane jest zabezpieczenie ogniowe materiałów (UL94 V0) i prąd do 32 A
