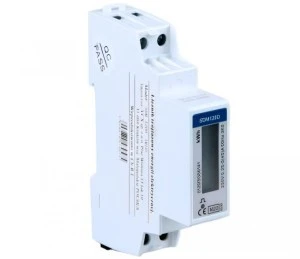

VCX Jednofazowy Licznik 1‑FAZ SDM120D MID

Jednofazowy Licznik Energii

SDM120D MID

• Służy do wskazań pobieranej energii elektrycznej prądu przemiennego jednofazowego z dokładnością w klasie 1/B.
• Licznik jest zgodny z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive pol.: dyrektywa dotycząca urządzeń pomiarowych z dnia 31 marca 2004 roku.
• Urządzenie mierzy ilość energii czynnej (kWh) za pomocą wyjścia impulsowego.

Zestaw zawiera:

• 1 szt. Licznik energii elektrycznej SDM120D MID

Parametry pracy:

• Napięcie znamionowe: 230V
• Napięcie pracy: 176/276 V
• Odporność na napięcie: AC 4 kV-1m
• Odporność na napięcie udarowe: 6kV1,2µS
• Prąd: 5A
• Maksymalny prąd znamionowy: 45A
• Prąd rozruchowy: 0,4% lb
• Odporność na przeciążenia: 30 Imax – 0,01s
• Częstotliwość pracy: 50 Hz
• Pobór mocy: 50/60Hz
• Wyjście impulsowe: Max2W/10VA
• Wyświetlacz: 1000 imp/kWh
• Wyświetlacz analogowy: LCD
• Maksymalny odczyt: 99999,9 kWh

Parametry techniczne:

• Dokładność: klasa 1
• Standard międzynarodowy: IEC 62053-21/EN EN 50470-1/3
• Temperatura pracy: -20°C / + 55°C
• Temperatura składowania: -40°C +/- 70°C
• Temperatura referencyjna: +23°C +/- 2°C
• Wilgotność podczas pracy: ≤90%
• Wilgotność podczas magazynowania ≤95%
• Czas uruchomienia: 3 sekundy
• Ochrona przed wnikaniem wody i pyłu: IP51
• Środowisko mechaniczne: M1
• Stopień ochrony: II



Wymiary:

• Wysokość: 119 mm x Szerokość: 17,5mm x Głębokość: 62mm

Schemat podłączenia

• Zacisk 1 : L-in
• Zacisk 2 : L-out
• Zacisk 3 i 4 : N
• Zacisk 6 i 7: wyjście impulsowe
• 8. Montaż.


Wskazówki dotyczące montażu

• Nie należy montować licznika przed przetestowaniem i plombowaniem
• Licznik montować należy w miejscu łatwo dostępnym dla odczytu, na ścianie ognioodpornej w miejscu nienarażonym na zabrudzenie, udary mechaniczne i dobrze wentylowanym.
• Zaleca się montaż w skrzynce ochronnej.
• Zaleca się, aby przewód łączący licznik z obwodem zewnętrznym był zwymiarowany zgodnie z właściwymi przepisami w kontekście zastosowanego zabezpieczania nadprądowego na przewodzie wyjściowym licznika.
• Zaleca się zastosowanie osobnego wyłącznika umożliwiającego wyłączenie licznika. Wyłącznik taki musi być zgodny z przepisami.



• 1. Szyna DIN
