TeSys Deca Stycznik mocy 25A 3P 230V AC 1Z 1R LC1D25P7

TeSys Deca Stycznik mocy 25A 3P 230V AC 1Z 1R LC1D25P7

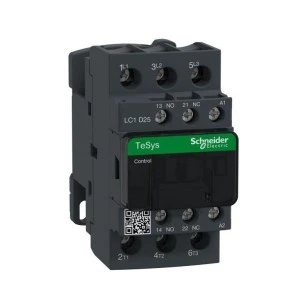

Stycznik mocy TeSys Deca LC1D25P7 to trójpolowy stycznik z cewką 230 V AC, przeznaczony do sterowania silnikami oraz łączenia obciążeń rezystancyjnych w rozdzielnicach przemysłowych i instalacjach automatyki.

Cechy techniczne

• Model: LC1D25P7; typ: TeSys Deca, wersja nienodularna (nie modułowa).
• Cewka sterująca: 230 V AC, 50/60 Hz.
• Liczba styków głównych: 3 zwierne; styków pomocniczych: 1 zwierny (1Z) i 1 rozwierny (1R).
• Znamionowy prąd pracy: 25 A przy AC-3 (400 V); w trybie AC-1 dopuszczalne 40 A (400 V).
• Znamionowe napięcia łączeniowe: do 690 V AC oraz do 300 V DC.
• Znamionowa moc silnika przy AC-3, 400 V: 11 kW (maks. do 15 kW w zależności od napięcia i warunków pracy).
• Kategorie użytkowania: AC-1, AC-3, AC-4 (obsługa pracy rezystancyjnej oraz sterowania napędami i cyklami rozruchów).
• Przyłącze obwodu głównego: połączenie śrubowe; zaciski skrzynkowe.
• Znamionowy prąd łączeniowy: 25 A przy temperaturze otoczenia 60 °C.
• Zakres temperatur pracy: od -40 °C do 60 °C.
• Parametry wytrzymałości mechanicznej i elektrycznej określone przez producenta; gwarancja: 18 miesięcy.

Zastosowanie produktu

• Sterowanie silnikami asynchronicznymi w instalacjach przemysłowych (np. pompy, wentylatory, przenośniki) przy pracy zgodnej z kategorią AC-3/AC-4.
• Łączenie obciążeń rezystancyjnych i obwodów grzewczych w trybie AC-1.
• Stosowanie w rozdzielnicach sterowania, panelach automatyki oraz aplikacjach wymagających dodatkowych styków pomocniczych do sygnalizacji lub blokad.
• Instalacje działające w szerokim zakresie temperatur otoczenia od -40 °C do 60 °C.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Jak dobrać stycznik TeSys Deca LC1D25P7 do mocy silnika?
   Dobór należy oprzeć na kategorii użytkowania (AC-3 dla normalnej pracy silnika) i znamionowej mocy: przy 400 V AC stycznik ma moc AC-3 11 kW. Jeśli moc silnika przekracza 11 kW przy 400 V lub występują zwiększone prądy rozruchowe, wybierz stycznik o wyższej klasie prądowej. Uwzględnij też wpływ temperatury otoczenia (znamionowy prąd 25 A przy 60 °C) oraz konieczność stosowania odpowiednich zabezpieczeń silnikowych.
