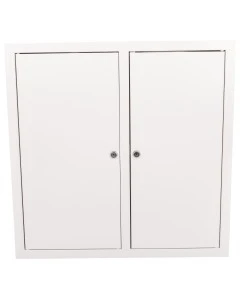

Szafka licznikowa podtynkowa 1-licznikowa 3-fazowy 36 modułów IP31 RL 36 Z 2-159
Szafka licznkowa RL 36 Z 2-159 przeznaczona do montażu jednego licznika trójfazowego w instalacjach niskiego napięcia; konstrukcja podtynkowa umożliwia zabudowę w ścianie budynku mieszkalnego lub usługowego. Produkt zapewnia zorganizowaną przestrzeń montażową dla zabezpieczeń i przyłączy z zachowaniem stopnia ochrony IP31.
Cechy techniczne
- Materiał: blacha stalowa o grubości 0,8 mm, lakier proszkowy RAL 9003.
- Wymiary: szerokość 595 mm × wysokość 590 mm × głębokość 210 mm.
- Konstrukcja: montaż podtynkowy, model 1-piętrowy, miejsce licznikowe: 1 (dla licznika trójfazowego).
- Liczba modułów: 36 modułów wewnętrznych do zabudowy aparatów modułowych.
- Szyny montażowe: 3 sztuki; dolna przestrzeń połączeniowa wyposażona w szyny DIN.
- Stopień ochrony: IP31 — ochrona przed wnikaniem ciał stałych o wielkości ?50 mm i kroplami pionowymi.
- Wyposażenie standardowe: tablica pod licznik, szyny zaciskowe, przewód ochronny, naklejki i zaślepki; dodatkowe osłony na zabezpieczenia.
- Przystosowanie do instalacji niskiego napięcia i montażu aparatury na standardowych szynach DIN.
Zastosowanie
- Montaż jednego licznika trójfazowego w obiektach mieszkalnych, usługowych oraz małych zakładach przemysłowych.
- Organizacja przyłączy i zabezpieczeń w instalacjach niskiego napięcia w zabudowie podtynkowej.
- Integracja z pionami instalacyjnymi i rozdzielnicami mieszkaniowymi oraz zapewnienie miejsca na szyny DIN i połączenia ochronne.
